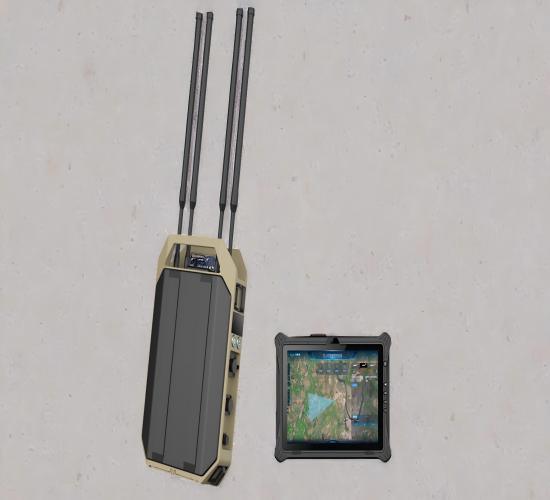

سیستم ضد پهپاد ردیابی طیف کامل 12Kkm - نسخه شواهد ویدیویی

Ⅰ. بررسی اجمالی محصول

این دستگاه، تشخیص طیف کامل، موقعیت‌یابی پهپاد و خلبان، ضبط و ذخیره‌سازی ویدئوی FPV را یکپارچه می‌کند. این دستگاه قادر به شناسایی دقیق کوادکوپترها، پهپادهای بال ثابت، انواع DIY و پهپادهای FPV در محیط‌های الکترومغناطیسی پیچیده است و هشدارهای صوتی، تصویری و لرزشی ارائه می‌دهد. این دستگاه عمدتاً در سناریوهایی مانند گشت‌های روتین، حفاظت از دارایی‌های حیاتی، عملیات تیمی و تحقیق و جمع‌آوری شواهد استفاده می‌شود.

Ⅱ. ویژگی‌های محصول

1. تشخیص تمام باند:

تمام باند فرکانسی از 70 مگاهرتز تا 6.2 گیگاهرتز را پوشش می‌دهد.

2. پوشش باند FPV:

پوشش کامل انتقال ویدئوی آنالوگ از 300 مگاهرتز تا 6.2 گیگاهرتز.

3. موقعیت‌یابی دقیق:

اطلاعات چند بعدی پهپادها، از جمله موقعیت (عرض و طول جغرافیایی، آزیموت)، سرعت، مسیر پرواز و موقعیت کنترل‌کننده از راه دور (عرض و طول جغرافیایی، آزیموت) را نظارت می‌کند.

4. رهگیری ویدئو:

قادر به رهگیری تمام انتقال‌های ویدئویی آنالوگ برای تجزیه و تحلیل نفوذ FPV و پویایی‌های بی‌درنگ از "منظر اول شخص" است.

5. قابلیت تشخیص برتر:

برد تشخیص و رمزگشایی می‌تواند به 12 کیلومتر برسد.

6. فشار هشدار چندگانه:

اطلاعات هشدار را به چندین دستگاه تلفن همراه ارسال می‌کند و امکان همکاری تیمی و پاسخگویی کارآمد را فراهم می‌کند.

Ⅲ. تجزیه و تحلیل ویژگی‌ها

1. چهار حالت تشخیص و تجزیه و تحلیل

تشخیص طیف + رمزگشایی DID + رمزگشایی RID + تشخیص انتقال ویدئوی FPV

2. رهگیری ویدئوی بی‌درنگ FPV

تشخیص انتقال ویدئوی تمام باند: ویدئوی بی‌درنگ با تأخیر "0" را نمایش می‌دهد.

3. شناسایی و مکان‌یابی فوق‌العاده دوربرد

برد تشخیص و رمزگشایی: تا 12 کیلومتر+ (تأیید شده توسط چندین آزمایش میدانی).

4.پنج روش استفاده متنوع

کوله پشتی + دستی + نصب روی سه‌پایه + نصب روی خودرو + نصب دائمی

5.فشار هشدار چندگانه

از نمایشگر تبلت و کنترل دستگاه پشتیبانی می‌کند. اطلاعات هشدار از طریق شبکه محلی/ابر به برنامه‌های تلفن همراه (چندین دستگاه) یا مراکز فرماندهی ارسال می‌شود.

Ⅳ. مشخصات محصول

1. انواع شناسایی:

پهپادهای اصلی مانند DJI، Autel، Hubsan و همچنین پهپادهای مسابقه‌ای FPV و پهپادهای DIY را پوشش می‌دهد که 98٪ از پهپادهای موجود در بازار را شامل می‌شود.

2. محدوده فرکانس:

از اسکن سفارشی از 70 مگاهرتز تا 6.2 گیگاهرتز پشتیبانی می‌کند (باندهای تشخیص پیش‌فرض: 400 مگاهرتز، 800 مگاهرتز، 900 مگاهرتز، 1.2 گیگاهرتز، 1.4 گیگاهرتز، 2.4 گیگاهرتز، 5.2 گیگاهرتز، 5.8 گیگاهرتز؛ سایر باندها را می‌توان توسط کاربر پیکربندی کرد).

3. تشخیص انتقال ویدئوی FPV:

از تشخیص تمام انتقال‌های ویدئویی آنالوگ در باند 300 مگاهرتز تا 6 گیگاهرتز پشتیبانی می‌کند (سفارشی‌سازی کاربر پشتیبانی می‌شود).

4. مدل‌های پهپاد برای مکان‌یابی:

سری کامل پهپادهای DJI، مدل‌های منتخب پهپادهای Autel.

Ⅴ. مشخصات محصول

Ⅵ. ویژگی‌های نرم‌افزاری محصول

1. دریافت سیگنال هشدار: تبلت پس از دریافت سیگنال هشدار از دستگاه میزبان، سیگنال هشدار صوتی ارائه می‌دهد (می‌تواند به صورت دستی غیرفعال شود).2. مکان‌یابی پهپاد: قادر به تعیین موقعیت پهپادها است.

3. مکان‌یابی خلبان: قادر به تعیین موقعیت اپراتور پهپاد است.

4. شماره سریال منحصر به فرد: می‌تواند شماره سریال منحصر به فرد پهپادها را شناسایی کند.

5. لیست سفید و لیست سیاه: پهپادهایی با شماره سریال منحصر به فرد را می‌توان به لیست سفید اضافه کرد. سیستم به طور خودکار هنگام شناسایی پهپادهایی که در لیست سفید نیستند، هشدار می‌دهد.

6. ردیابی مسیر: می‌تواند چندین مسیر پرواز پهپاد را به طور همزمان نمایش دهد.

7. نقشه الکترونیکی: دارای قابلیت‌های نقشه الکترونیکی آنلاین و آفلاین است.

8. پخش مسیر: قادر به پخش مجدد مسیرهای پرواز است.

9. پرس و جو سوابق تاریخی: امکان پرس و جو و دانلود سوابق تاریخی (لاگ‌های تشخیص) را فراهم می‌کند.

10. رابط جعل ناوبری: مجهز به یک رابط رزرو شده برای

جعل ناوبری است.11. حالت عملیات: از استقرار محلی و ابری پشتیبانی می‌کند (با ارتقاء آینده به ابر).

12. دسترسی چند دستگاهی: قادر به پشتیبانی از دسترسی از چندین دستگاه است.

13. مشاهده ویدئوی بی‌درنگ: قادر به نمایش فیدهای ویدئویی بی‌درنگ است.

Ⅶ.

ویژگی‌های سخت‌افزاری محصول1. ابعاد دستگاه: تقریباً 343 میلی‌متر × 230 میلی‌متر × 86 میلی‌متر (طول × عرض × ارتفاع).

2. باتری: قابل جابجایی، با ظرفیت 25Ah؛ ابعاد 65 میلی‌متر × 73 میلی‌متر × 148 میلی‌متر.

3. رابط ارتقاء برای بردهای اضافی (USB).

4. رابط شارژ (با استفاده از ساختار پلاگین هوانوردی ویژه).

5. طراحی ضدآب ساختار دستگاه، درجه IP66.

6. عملکرد موقعیت‌یابی GPS.

7. عملکرد نصب تبلت؛ از استفاده از تبلت نصب شده روی دستگاه پشتیبانی می‌کند.

8. از چندین فرم استفاده از جمله کوله‌پشتی، ثابت و نصب روی خودرو پشتیبانی می‌کند.

9. کوله‌پشتی دارای محفظه‌هایی برای آنتن‌ها و نگهداری تبلت است.

10. عملکرد نمایش سطح باتری (شمارنده کولن).

11. عملکرد شبکه RJ45.

12. عملکرد شبکه 4G داخلی (بین‌المللی و داخلی).

Ⅷ.

محصولفهرست دستگاهشماره سریال

محصولرابط عملیاتⅩ. سناریوهای کاربردی
