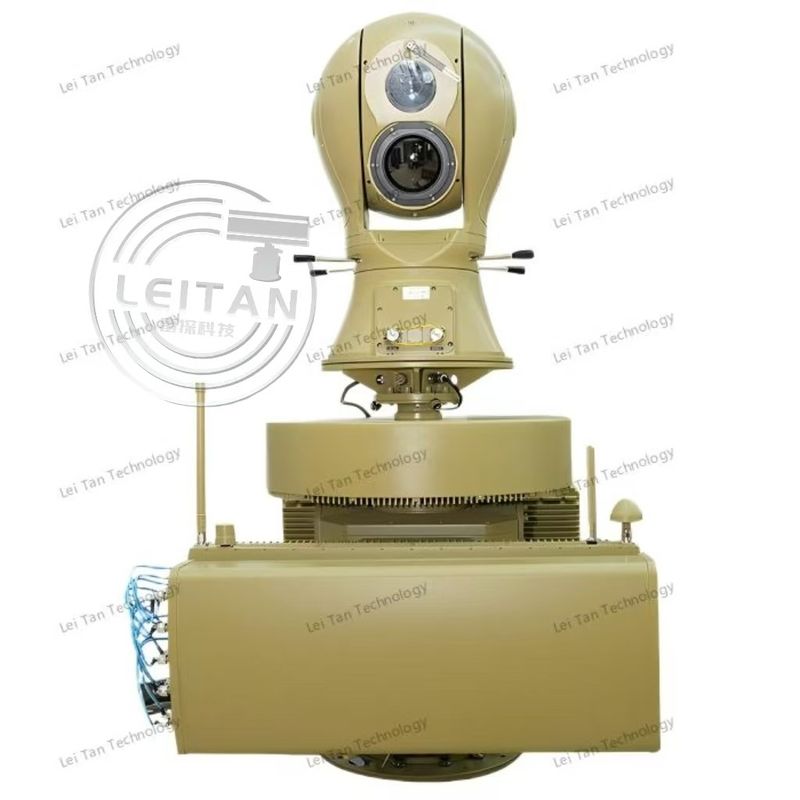

مدولاریت بسیار یکپارچه یکپارچه ردیابی نوری دامنه 5 کیلومتر سیستم ضد UAV جهت دار
منتوضیحات محصول
سیستم ضد بدون سرنشین جهت دار هایدونگ چینگ یک دستگاه ماژولار بسیار یکپارچه است که به طور خاص برای محافظت از مناطق بزرگ حفاظت از اموال خصوصی و ایمنی مکان های بزرگ رویداد طراحی شده است.اين شامل چند تکنولوژي پيشرفته مثل پيگيري الکترو اپتيکي است، نظارت طیف کامل ، رادار ، تداخل فرکانس رادیویی و جعلی سازی GNSS ، که امکان ردیابی ، تشخیص ، تداخل و جعلی سازی UAV در زمان واقعی را فراهم می کند.تشخیص فرکانس رادیویی، و ردیابی الکترو اپتیکال، این سیستم یک سیستم دفاعی پنج در یک را ایجاد می کند که می تواند به طور انعطاف پذیر به تهدیدات مختلف پاسخ دهد و امنیت مناطق کلیدی را تضمین کند.
II. ویژگی های محصول
ادغام بالا
سیستم ضد UAV هایدونقینگ شامل عملکردهای متعددی از جمله رادار، سنسورهای نوری، تجهیزات شناسایی الکترونیکی و دستگاه های مقابله ای الکترونیکی است.به یک واحد واحداین طراحی ساختاری یکپارچه یک طرح سیستم جمع و جور و کارآمد را به دست می آورد.ادغام بالا نه تنها ثبات عملکرد سیستم را افزایش می دهد بلکه قابلیت تشخیص بصری و قدرت بازدارنده آن را افزایش می دهد.
تشخیص چند روش
این سیستم ترکیبی از ردیابی طیف فرکانس، ردیابی رادار و ردیابی الکترو نوری برای تکمیل موثر روش های شناسایی فعال و منفعل است.تشخیص طیف فرکانس می تواند ویژگی های سیگنال UAV را شناسایی کند، تشخیص رادار اطلاعات مختصات سه بعدی را فراهم می کند و ردیابی الکترو اپتیکالی می تواند اهداف مشکوک را در زمان واقعی نظارت و تأیید کند.این روش شناسایی چند روش به سیستم امکان می دهد تا به طور موثر UAV ها را در محدوده 5 کیلومتری نظارت و ردیابی کند..
مدیریت و کنترل چند سطحی
سیستم ضد UAV جهت دار هایدونقینگ از اتصال سه سطحی (رادار + طیف فرکانس + الکترو نوری) و حالت پاسخ دو-ربط پشتیبانی می کند.می تواند استراتژی های پاسخ را با انعطاف پذیری با توجه به سطوح تهدیدات مختلف و سناریوهای کاربرد تنظیم کنداین مکانیسم مدیریت و کنترل چند سطحی تضمین می کند که سیستم می تواند به سرعت تصمیمات و پاسخ های دقیق را در هنگام مواجه شدن با تهدیدات پیچیده و متغیر UAV اتخاذ کند.
حالت های انعطاف پذیر تداخل و جعل
این سیستم مجهز به حالت های تداخل دستی یا خودکار است که می تواند UAV ها را مجبور به فرود یا پرواز کند. علاوه بر این، حالت جعل می تواند UAV ها را از منطقه هشدار و منطقه اصلی دور کند.این ترکیب انعطاف پذیر از حالت های تداخل و جعل به کاربران گزینه های پاسخ متنوعی را برای مقابله موثر با انواع مختلف تهدیدات UAV فراهم می کند..
پوشش گسترده
محدوده تشخیص رادار و طیف فرکانس سیستم ضد UAV جهت دار هایدونقچین می تواند به 5 کیلومتر برسد و فاصله ردیابی الکترو نوری می تواند بیش از 5000 متر باشد.این پوشش گسترده به سیستم اجازه می دهد تا به طور موثر مناطق بزرگ را نظارت کند و امنیت مناطق کلیدی را در برابر تهدیدات UAV تضمین کند.
III. توابع محصول
نظارت و ردیابی در زمان واقعی
سیستم ضد UAV جهت دار هایدونگچینگ می تونه در زمان واقعی، دینامیک UAV ها رو نظارت و ردیابی کنهو ردیابی الکترو نوری، این سیستم می تواند به سرعت اهداف UAV را شناسایی و قفل کند و اطلاعات زمان واقعی در مورد موقعیت، سرعت و مسیر پرواز آنها را بدست آورد.
مداخله و جعل
این سیستم مجهز به قابلیت های تداخل و جعل قدرتمند است. در حالت تداخل، این سیستم می تواند به صورت دستی یا خودکار تداخل فرکانس رادیویی را فعال کند و UAV ها را مجبور به فرود کند.,در حالت جعلی سازی، سیستم از فناوری جعلی سازی GNSS برای هدایت UAV ها از مسیرهای برنامه ریزی شده و دور از مناطق هشدار و هسته استفاده می کند.
تجزیه و تحلیل وضعیت و پشتیبانی از تصمیم گیری فرماندهی
سیستم ضد UAV هایدونگچینگ می تواند سطح تهدید UAV های شناسایی شده را تجزیه و تحلیل کند و پشتیبانی تصمیم گیری فرمان را برای کاربران فراهم کند.سنسورهای نوری، و تجهیزات شناسایی الکترونیکی با یک مدل ارزیابی تهدید از پیش تنظیم شده، این سیستم می تواند به سرعت سطح تهدید UAV را تعیین کند و پیشنهادات واکنش مربوطه را ارائه دهد.
پاسخ ارتباط چند سطحی
این سیستم از حالت اتصال سه سطح (رادار + طیف فرکانس + الکترو نوری) و حالت پاسخ دو-ربط پشتیبانی می کند. در حالت اتصال سه سطح، تشخیص رادار، تشخیص طیف فرکانس،و ردیابی الکترو- نوری با هم کار می کنند تا UAV ها را به طور جامع و به طور خودکار بر اساس سطح تهدید کنترل کننددر حالت اتصال دوگانه، کاربران می توانند ترکیبی از رادار و طیف فرکانس، رادار و الکترو اپتیکال را انتخاب کنند.و یا طیف فرکانس و ارتباط الکترو نوری برای مقابله انعطاف پذیر با تهدیدات UAV در سناریوهای مختلف.
حفاظت از منطقه
سیستم ضد UAV هایدونقینگ می تواند به طور موثر از مناطق بزرگ محافظت کند.پوشش گسترده آن و قابلیت های قوی نظارت و تداخل اجازه می دهد تا آن را به نظارت گسترده بر مناطق هشدار و هسته ای، تضمین امنیت مناطق کلیدی در برابر تهدیدات UAV.
V. پارامترهای محصول
| شاخص های عملکردی |
| پیکربندی استاندارد |
UAD-XTF-PZGLE05 (رادار، طیف، الکترو اپتیکال، اختلال، فریب، کنترل و نرم افزار مدیریت) |
| فاصله تشخیص |
≥5KM |
| باند فرکانس شناسایی |
۷۰ مگاهرتز تا ۶۰۰۰ مگاهرتز، توجه: باند های فرکانسی دیگر می توانند سفارشی شوند |
| فرکانس فریبنده |
GPS/GALILEO/GLONASS/بیدو |
| فاصله ی فریبنده |
≥1KM |
| باند فرکانس تداخل |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| پارامترهای رادار |
پارامترهای دقیق در زیر ذکر شده اند: پارامترهای عملکرد ماژول رادار |
| پارامترهای اپتوالکترونیک |
پارامترهای خورشیدی پارامترهای دقیق در جدول زیر ذکر شده اند *4 پارامترهای عملکرد ماژول خورشیدی |
| شاخص های مکانیکی |
| مقاومت باد |
10باد قوی |
| دمای کار |
-40°C55°C |
| دمای ذخیره سازی |
-۴۵°C65°C |
| درجه حفاظت |
IP65 |
| رطوبت کاری |
≤95 درصد |
| رابط داده |
RJ45 |
| پورت قدرت |
ولتاژ: 220 ولت
قدرت: ≤550W (وضعیت تشخیص) ، ≤1950W (وضعیت مقابله) |
| وزن |
250 کیلوگرم |
| اندازه |
850mmx850mmx1700mm |
| ویژگی های پلتفرم |
لیست سفید و لیست سیاه، شناسایی در زمان واقعی، ردیابی نوری، اقدامات خودکار، اقدامات دستی، نقشه GIS، ذخیره داده ها، پرس و جوی رویدادها. |
| پارامترهای شاخص ماژول تشخیص طیف |
| باند فرکانس شناسایی |
20MHz-6GHz |
| شعاع تشخیص |
≥5 کیلومتر |
| فاصله شعاع را مشخص کنید |
≥5 کیلومتر، می تواند برخی از مارک ها و مدل های هواپیماهای بدون سرنشین را تشخیص دهد |
| زاویه تشخیص |
360° |
| خطای دقت اندازه گیری زاویه ای (معادل مربع ریشه) |
فاصله 5 کیلومتر یا بیشتر ≤ 1° |
| حداقل ارتفاع تشخیص |
<0m |
| پارامترهای شاخص ماژول تداخل |
| باند فرکانس تداخل |
۵۹۰۰ تا ۶۲۰۰ مهرتز |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| ۲۲۸۰ تا ۲۵۴۰ مگاهرتز |
| 1750-2000MHz |
| ۱۱۰۰ تا ۱۴۰۰ مگاهرتز |
| 850-1050MHz |
| 720-950MHz |
| ۴۱۰ تا ۵۲۰ مگاهرتز |
| پورت قدرت |
50 وات |
| فاصله تداخل |
3 کيلومتر |
| پارامترهای ماژول رادار |
| سیستم کار |
سیستم آرایه فازی (اسکن ازیموت+اسکن فاز ارتفاع) |
| باند فرکانس کاری |
اكس باند |
| قدرت شناسایی موثر |
≥5.0KM (UAV) |
| ≥8.0KM ((پیاده روان) |
| ≥10.0KM ((موترهای) |
| ≥5.0KM ((قایق ها) |
| سرعت تشخیص |
0.5m/s-83m/s |
| دقت ازیموت |
≤0.3° ((پرداخت جستجو) ؛≤0.3° ((پیست) |
| دقت ارتفاع |
≤1.0° ((مطالعه برای);≤0.5° ((مسیر) |
| نرخ داده ها |
≤5s/ دایره |
| پارامترهای شاخص ماژول اپتو الکترونیک |
| فاصله عملیاتی |
در مورد دید اتمسفر ≥ 20km، رطوبت ≤ 50% RH، و تفاوت دمای> 6K، فاصله تشخیص نور مرئی ≥ 5000m، فاصله ردیابی ≥ 4000m، فاصله تشخیص ≥ 3000m برای 0.3 متر × 0.3m اهداف هواپیماهای بدون سرنشین؛ فاصله تشخیص تصویربرداری حرارتی ≥ 1500m، فاصله ردیابی ≥ 1000m، فاصله تشخیص ≥ 1000m |
| تصویربرداری حرارتی مادون قرمز |
رصد کننده: خط شعاعی مادون قرمز اکسید وانادیوم (VOx) خنک نشده
محدوده طیف: 8μm تا 14μm
رزولوشن: 640×512
NETD: بهتر از 30mK باشد
فاصله کانونی لنز: 31 تا 155 میلی متر، لنز زوم نوری 5 برابر
کنترل لنز: زوم الکتریکی، تمرکز دستی / خودکار
ارتقاء تصویر: تکنولوژی ارتقاء جزئیات تصویر دیجیتال SDE
رنگ شبه قطبی: سیاه ترمیکی، سفید ترمیکی و گزینه های متعدد رنگ شبه در دسترس است
تنظیم تصویر: روشنایی، کنتراست، اصلاح گاما
فرمت رمزگذاری: H.264/H.265/MJPEG
از عملکرد محافظت از نور قوی پشتیبانی می کند |
| نور قابل مشاهده با وضوح بالا |
حسگر: 1 / 1.8 "سطح هدف درجه نور ستاره CMOS، ICR رنگ به سیاه تبدیل
رزولوشن: 2688×1520
روشنایی: رنگ: 0.002 لوکس؛ سیاه و سفید: 0.0002 لوکس
فرمت های رمزگذاری: H.264/H.265/MJPEG
بهبود تصویر: از طیف گسترده ای از پویایی، سرکوب نور قوی، ثبات تصویر الکترونیکی، کاهش نویز دیجیتال سه بعدی و تعادل سفید خودکار پشتیبانی می کند
طول فوکال: 12.5 ≈ 775mm لنز ژوم برقی با وضوح بالا
Dehazing: پشتیبانی از هر دو Dehazing نوری و الکترونیکی |
| عملکرد ردیابی |
1روش ردیابی: ردیابی سخت افزاری داخلی
2حالت ردیابی: دستی، ردیابی خودکار، پشتیبانی از ارتباط رادار
3- سوئیچینگ ویدئو: ردیابی سوئیچینگ ویدئویی دیجیتال با وضوح بالا
4- تابع ردیابی: ساخته شده در الگوریتم های ردیابی متعدد، پشتیبانی از تشخیص چند هدف، ضبط خودکار، ژوم خودکار در طول ردیابی، نمایش زمان واقعی مسیر هدف،ضد انسداد گذرا، و غیره ردیابی دستی و خودکار، پشتیبانی از ردیابی ارتباط رادار؛ پشتیبانی از تشخیص هدف در طول فرآیند ردیابی؛ پشتیبانی از شناسایی و ردیابی؛پشتیبانی از ردیابی تطبیقی دروازه امواج هوایی، و اندازه جعبه ردیابی می تواند با توجه به اندازه هدف سازگار شود.
صفحه نمایش ردیابی: مجهز به ردیابی صفحه نمایش چشم عقاب هدف، موقعیت چشم عقاب می تواند به صورت خودسر تنظیم شود، پشتیبانی از صفحه نمایش بزرگنمایی هدف 2، 4 و 8x |
| تحلیل |
1. در 16Tops پردازنده قدرت محاسبات ساخته شده
2روش اجرا: ماژول تجزیه و تحلیل هوشمند در انتهای جلو
3تشخیص رفتار غیرطبیعی: از تشخیص هدف پشتیبانی می کند. از تشخیص نفوذ منطقه ای، تشخیص نفوذ مرزی، تشخیص حرکت و غیره پشتیبانی می کند.
تشخیص طبقه بندی: از تشخیص طبقه بندی اهداف مانند افراد، اتومبیل ها، هواپیماهای بدون سرنشین، پرندگان و غیره پشتیبانی می کند (به کمک مشتری در ارائه مجموعه داده نیاز دارد) |
| افزایش عملکرد |
1. مدیریت سلامت: پشتیبانی از قدرت خود تست، پرس و جو وضعیت، و بازخورد کد خطا، و پشتیبانی از پرس و جو سلامت سخت افزار مانند نور قابل مشاهده، اجزای تصویربرداری حرارتی،موتورهای ارتفاع افقی، دمای تراشه، و زمان اجرا
2بازخورد داده ها: دارای عملکردهای بازخورد و موقعیت در زمان واقعی برای زاویه میدان دید لنز، بزرگ کردن، ارزش زوم / فوکوس و زاویه چرخ دار است.و پشتیبانی از زمان واقعی پرس و جو / بازخورد و موقعیت مکانی برای زاویه های افقی و pitch
ارتقاء و نگهداری: می تواند از راه دور دوباره راه اندازی شود، عملکرد ارتقاء از راه دور، مناسب برای نگهداری سیستم |
| پارامترهای شاخص ماژول سروا تورنتال |
| دستگاه چرخش تک محوری |
1زاویه چرخش صفحه چرخ دار: چرخش مداوم در آزیموت N × 360 °
2حداکثر سرعت آزیموت: ≥ 130 °/s
3حداقل سرعت آزیموت: ≤ 0.1 °/s
4حداکثر شتاب ازیموت: ≥ 90 °/s2
5دقت جهت گیری: ≤ 0.1 °
6زمان پاسخ حداقل ثابت: ≤ 2s (ثابت از 0 ° تا 90 °)
محدوده تنظیم دایره ارتفاع: حداقل -25 تا 10 درجه |
VI: ویژگی های محصول
|
ویژگی های محصول
|
سيستم ضد درون هاي دونگ چينگ مي تونه حرکات درون ها رو در زمان واقعي نظارت و پيگيري کنهسيستم ميتونه به سرعت اهداف بدون سرنشين ها رو شناسایی و تعقيب کنه، به دست آوردن موقعیت، سرعت و مسیر پرواز در زمان واقعی.
|
|
دخالت و فریب
|
سیستم دارای قابلیت های قدرتمند اختلال و فریب است. در حالت اختلال، سیستم می تواند به صورت دستی یا خودکار اختلال رادیویی را فعال کند، و هواپیماهای بدون سرنشین را مجبور به فرود فوری کند،يا به پايگاه برگرديمدر حالت فریب، این سیستم از تکنولوژی GNSS برای هدایت هواپیماهای بدون سرنشین از مسیر پرواز مورد نظر خود، دور از مناطق محدود و اصلی استفاده می کند.
|
|
تجزیه و تحلیل وضعیت و تصمیم گیری فرماندهی
|
سیستم ضد هواپیماهای بدون سرنشین Hai Dong Qing می تواند وضعیت تهدیدهای شناسایی شده توسط هواپیماهای بدون سرنشین را تجزیه و تحلیل کند و به کاربران پشتیبانی از تصمیم گیری فرماندهی را ارائه دهد.سیستم به سرعت سطح تهدید هواپیماهای بدون سرنشین را با استفاده از داده های زمان واقعی بدست آمده از رادار ارزیابی می کند.، حسگرهای نوری و تجهیزات شناسایی الکترونیکی، همراه با مدل های ارزیابی تهدید از پیش تنظیم شده، و توصیه های پاسخ مربوطه را به کاربران ارائه می دهد.
|
|
پاسخ هماهنگ چند سطحی
|
این سیستم از حالت های دفع اتصال سه سطح و دو سطح پشتیبانی می کند که شامل فناوری های رادار، طیف و الکترواپتیک است.تشخیص طیف، و ردیابی الکترو- نوری با هم کار می کنند تا نظارت و ردیابی جامع از هواپیماهای بدون سرنشین را فراهم کنند و به طور خودکار استراتژی های اختلال یا فریب را بر اساس سطوح تهدید تنظیم کنند.در حالت اتصال دو سطح، کاربران می توانند ترکیبی از رادار با طیف، رادار با الکترو اپتیکال،یا طیف با الکترو اپتیکال بر اساس موقعیت های واقعی برای مقابله انعطاف پذیر با تهدیدات هواپیماهای بدون سرنشین در سناریوهای مختلف.
|
|
حفاظت منطقه ای
|
سیستم ضد هواپیماهای بدون سرنشین های دونگ چینگ می تواند به طور موثر از مناطق بزرگ محافظت کند.پوشش گسترده آن و قابلیت های قدرتمند نظارت و اختلال اجازه می دهد تا آن را به ارائه نظارت جامع از مناطق هشدار و مناطق اصلی، تضمین اینکه مناطق بحرانی از تهدیدات هواپیماهای بدون سرنشین محافظت می شوند.
|
