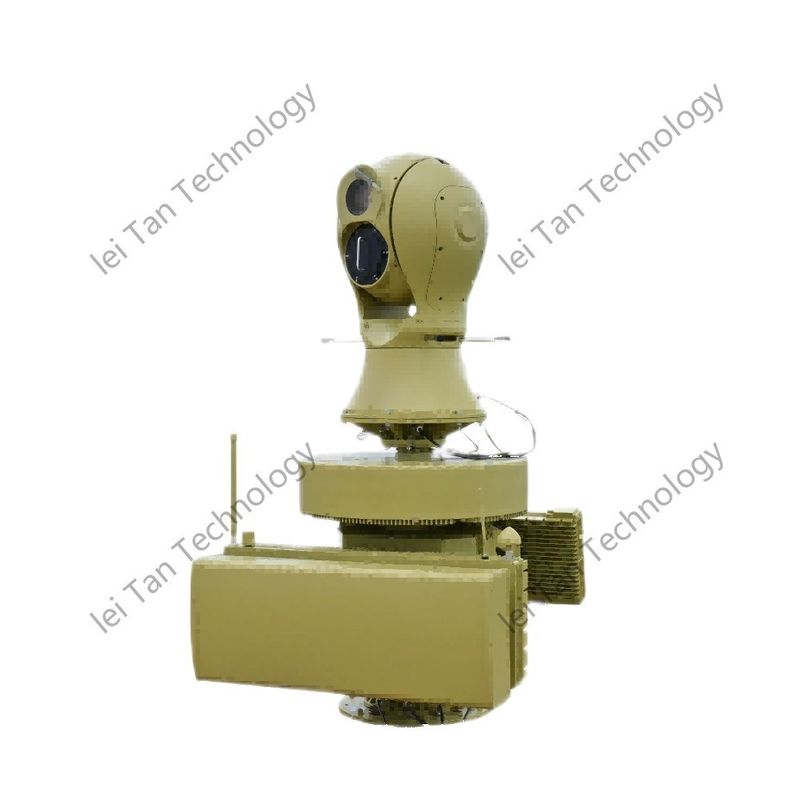

پنج در یک سیستم ضد هواپیماهای بدون سرنشین جهت شناسایی، تداخل و حمله به سیستم های رادار امنیتی در ارتفاع پایین بیش از 5 کیلومتر
I. توصیف محصول
سیستم دفاعی ضد هواپیماهای بدون سرنشین جهت دار این محصول یک راه حل یکپارچه پیشرفته طراحی شده برای تشخیص، نظارت،و مقابله با هواپیماهای بدون سرنشین کوچک و کوچک در مناطق بحرانی مانند پایگاه های نظامیاین سیستم ترکیبی از فن آوری های مختلف مانند ردیابی الکترو اپتیکال در زمان واقعی، رادار با دقت بالا، تشخیص طیف کامل،تداخل الکترونیکی، و فریب GNSS برای ارائه دفاع جامع در برابر نفوذ بدون مجوز هواپیماهای بدون سرنشین. محدوده تشخیص بیش از 5 کیلومتر است که حفاظت قابل اعتماد را برای یک منطقه بزرگ فراهم می کند.
II. ویژگی های محصول
ادغام چند تکنولوژی
این سیستم پنج فناوری کلیدی راادار، الکترو اپتیکال، تشخیص طیف کامل، تداخل الکترونیکی و جعلی سازی GNSS را به یک راه حل منسجم واحد ادغام می کند.این ترکیب تشخیص جامع و اقدامات موثر در برابر انواع مختلف هواپیماهای بدون سرنشین را تضمین می کند..
دقت تشخیص بالا
با ترکیب رادار، الکترواپتیک و تشخیص طیف کامل، این سیستم در تشخیص و شناسایی اهداف هواپیماهای بدون سرنشین دقت بالایی را به دست می آورد.می تونه بین انواع مختلف هواپیماهای بدون سرنشین تمایز قائل بشه و ردیابی و شناسایی در زمان واقعی رو فراهم کنه.
پاسخ خودکار
سیستم از هر دو حالت کار دستی و خودکار پشتیبانی می کند.می تواند اهداف را تشخیص دهد و به طور خودکار اقدامات مقابله ای مانند تداخل الکترونیکی یا جعل GNSS را برای خنثی کردن تهدیدات آغاز کند..
III. توابع محصول
تشخیص جامع
این سیستم می تواند بدون سرنشین ها را با استفاده از رادار، تشخیص طیف کامل و ردیابی الکتروپتیک شناسایی و ردیابی کند. این سیستم اطلاعات زمان واقعی در مورد موقعیت، سرعت و مسیر هواپیما را فراهم می کند.
تداخل الکترونیک و جعلی سازی GNSS
این سیستم می تواند عملیات هواپیماهای بدون سرنشین را از طریق تداخل الکترونیکی و جعل GNSS مختل کند. می تواند سیگنال هایی را برای تداخل با فرکانس های کنترل هواپیماهای بدون سرنشین و سیگنال های GPS را برای گمراه کردن هواپیماهای بدون سرنشین منتشر کند.اطمینان از اینکه آنها نمی توانند به درستی کار کنند
IVپارامتر
| شاخص های عملکردی |
| پیکربندی استاندارد |
UAD-XTF-PZGLE05 (رادار، طیف، الکترو اپتیکال، اختلال، فریب، کنترل و نرم افزار مدیریت) |
| فاصله تشخیص |
≥5KM |
| باند فرکانس شناسایی |
۷۰ مگاهرتز تا ۶۰۰۰ مگاهرتز، توجه: باند های فرکانسی دیگر می توانند سفارشی شوند |
| فرکانس فریبنده |
GPS/GALILEO/GLONASS/بیدو |
| فاصله ی فریبنده |
≥1KM |
| باند فرکانس تداخل |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| پارامترهای رادار |
پارامترهای دقیق در زیر ذکر شده اند: پارامترهای عملکرد ماژول رادار |
| پارامترهای اپتوالکترونیک |
پارامترهای خورشیدی پارامترهای دقیق در جدول زیر ذکر شده اند *4 پارامترهای عملکرد ماژول خورشیدی |
| شاخص های مکانیکی |
| مقاومت باد |
10باد قوی |
| دمای کار |
-40°C55°C |
| دمای ذخیره سازی |
-۴۵°C65°C |
| درجه حفاظت |
IP65 |
| رطوبت کاری |
≤ 95 درصد |
| رابط داده |
RJ45 |
| پورت قدرت |
ولتاژ: 220 ولت
قدرت: ≤550W (وضعیت تشخیص) ، ≤1950W (وضعیت مقابله) |
| وزن |
250 کیلوگرم |
| اندازه |
850mmx850mmx1700mm |
| ویژگی های پلتفرم |
لیست سفید و لیست سیاه، شناسایی در زمان واقعی، ردیابی نوری، اقدامات خودکار، اقدامات دستی، نقشه GIS، ذخیره داده ها، پرس و جوی رویدادها. |
| پارامترهای شاخص ماژول تشخیص طیف |
| باند فرکانس شناسایی |
20MHz-6GHz |
| شعاع تشخیص |
≥5 کیلومتر |
| فاصله شعاع را مشخص کنید |
≥5 کیلومتر، می تواند برخی از مارک ها و مدل های هواپیماهای بدون سرنشین را تشخیص دهد |
| زاویه تشخیص |
360° |
| خطای دقت اندازه گیری زاویه ای (معادل مربع ریشه) |
فاصله 5 کیلومتر یا بیشتر ≤ 1° |
| حداقل ارتفاع تشخیص |
<0m |
| پارامترهای شاخص ماژول تداخل |
| باند فرکانس تداخل |
۵۹۰۰ تا ۶۲۰۰ مهرتز |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| ۲۲۸۰ تا ۲۵۴۰ مگاهرتز |
| 1750-2000MHz |
| ۱۱۰۰ تا ۱۴۰۰ مگاهرتز |
| 850-1050MHz |
| 720-950MHz |
| ۴۱۰ تا ۵۲۰ مگاهرتز |
| پورت قدرت |
50 وات |
| فاصله تداخل |
3 کيلومتر |
| پارامترهای ماژول رادار |
| سیستم کار |
سیستم آرایه فازی (اسکن ازیموت+اسکن فاز ارتفاع) |
| باند فرکانس کاری |
اكس باند |
| قدرت شناسایی موثر |
≥5.0KM (UAV) |
| ≥8.0KM ((پیاده روان) |
| ≥10.0KM ((موترهای) |
| ≥5.0KM ((قایق ها) |
| سرعت تشخیص |
0.5m/s-83m/s |
| دقت ازیموت |
≤0.3° ((پرداخت جستجو) ؛≤0.3° ((پیست) |
| دقت ارتفاع |
≤1.0° ((مطالعه برای);≤0.5° ((مسیر) |
| نرخ داده ها |
≤5s/ دایره |
| پارامترهای شاخص ماژول اپتو الکترونیک |
| فاصله عملیاتی |
در مورد دید اتمسفر ≥ 20km، رطوبت ≤ 50% RH، و تفاوت دمای> 6K، فاصله تشخیص نور مرئی ≥ 5000m، فاصله ردیابی ≥ 4000m، فاصله تشخیص ≥ 3000m برای 0.3 متر × 0.3m اهداف هواپیماهای بدون سرنشین؛ فاصله تشخیص تصویربرداری حرارتی ≥ 1500m، فاصله ردیابی ≥ 1000m، فاصله تشخیص ≥ 1000m |
| تصویربرداری حرارتی مادون قرمز |
رصد کننده: خط شعاعی مادون قرمز اکسید وانادیوم (VOx) خنک نشده
محدوده طیف: 8μm تا 14μm
رزولوشن: 640×512
NETD: بهتر از 30mK باشد
فاصله کانونی لنز: 31 تا 155 میلی متر، لنز زوم نوری 5 برابر
کنترل لنز: زوم الکتریکی، تمرکز دستی / خودکار
ارتقاء تصویر: تکنولوژی ارتقاء جزئیات تصویر دیجیتال SDE
رنگ شبه قطبی: سیاه ترمیکی، سفید ترمیکی و گزینه های متعدد رنگ شبه در دسترس است
تنظیم تصویر: روشنایی، کنتراست، اصلاح گاما
فرمت رمزگذاری: H.264/H.265/MJPEG
از عملکرد محافظت از نور قوی پشتیبانی می کند |
| نور قابل مشاهده با وضوح بالا |
حسگر: 1 / 1.8 "سطح هدف درجه نور ستاره CMOS، ICR رنگ به سیاه تبدیل
رزولوشن: 2688×1520
روشنایی: رنگ: 0.002 لوکس؛ سیاه و سفید: 0.0002 لوکس
فرمت های رمزگذاری: H.264/H.265/MJPEG
بهبود تصویر: از طیف گسترده ای از پویایی، سرکوب نور قوی، ثبات تصویر الکترونیکی، کاهش نویز دیجیتال سه بعدی و تعادل سفید خودکار پشتیبانی می کند
طول فوکال: 12.5 ≈ 775mm لنز ژوم برقی با وضوح بالا
Dehazing: پشتیبانی از هر دو Dehazing نوری و الکترونیکی |
| عملکرد ردیابی |
1روش ردیابی: ردیابی سخت افزاری داخلی
2حالت ردیابی: دستی، ردیابی خودکار، پشتیبانی از ارتباط رادار
3- سوئیچینگ ویدئو: ردیابی سوئیچینگ ویدئویی دیجیتال با وضوح بالا
4- تابع ردیابی: ساخته شده در الگوریتم های ردیابی متعدد، پشتیبانی از تشخیص چند هدف، ضبط خودکار، ژوم خودکار در طول ردیابی، نمایش زمان واقعی مسیر هدف،ضد انسداد گذرا، و غیره ردیابی دستی و خودکار، پشتیبانی از ردیابی ارتباط رادار؛ پشتیبانی از تشخیص هدف در طول فرآیند ردیابی؛ پشتیبانی از شناسایی و ردیابی؛پشتیبانی از ردیابی تطبیقی دروازه امواج هوایی، و اندازه جعبه ردیابی می تواند با توجه به اندازه هدف سازگار شود.
صفحه نمایش ردیابی: مجهز به ردیابی صفحه نمایش چشم عقاب هدف، موقعیت چشم عقاب می تواند به صورت خودسر تنظیم شود، پشتیبانی از صفحه نمایش بزرگنمایی هدف 2، 4 و 8x |
| تحلیل |
1. در 16Tops پردازنده قدرت محاسبات ساخته شده
2روش اجرا: ماژول تجزیه و تحلیل هوشمند در انتهای جلو
3تشخیص رفتار غیرطبیعی: از تشخیص هدف پشتیبانی می کند. از تشخیص نفوذ منطقه ای، تشخیص نفوذ مرزی، تشخیص حرکت و غیره پشتیبانی می کند.
تشخیص طبقه بندی: از تشخیص طبقه بندی اهداف مانند افراد، اتومبیل ها، هواپیماهای بدون سرنشین، پرندگان و غیره پشتیبانی می کند (به کمک مشتری در ارائه مجموعه داده نیاز دارد) |
| افزایش عملکرد |
1. مدیریت سلامت: پشتیبانی از قدرت خود تست، پرس و جو وضعیت، و بازخورد کد خطا، و پشتیبانی از پرس و جو سلامت سخت افزار مانند نور قابل مشاهده، اجزای تصویربرداری حرارتی،موتورهای ارتفاع افقی، دمای تراشه، و زمان اجرا
2بازخورد داده ها: دارای عملکردهای بازخورد و موقعیت در زمان واقعی برای زاویه میدان دید لنز، بزرگ کردن، ارزش زوم / فوکوس و زاویه چرخ دار است.و پشتیبانی از زمان واقعی پرس و جو / بازخورد و موقعیت مکانی برای زاویه های افقی و pitch
ارتقاء و نگهداری: می تواند از راه دور دوباره راه اندازی شود، عملکرد ارتقاء از راه دور، مناسب برای نگهداری سیستم |
| پارامترهای شاخص ماژول سروا تورنتال |
| دستگاه چرخش تک محوری |
1زاویه چرخش صفحه چرخ دار: چرخش مداوم در آزیموت N × 360 °
2حداکثر سرعت آزیموت: ≥ 130 °/s
3حداقل سرعت آزیموت: ≤ 0.1 °/s
4حداکثر شتاب ازیموت: ≥ 90 °/s2
5دقت جهت گیری: ≤ 0.1 °
6زمان پاسخ حداقل ثابت: ≤ 2s (ثابت از 0 ° تا 90 °)
محدوده تنظیم دایره ارتفاع: حداقل -25 تا 10 درجه |
