سیستم رادار ایمنی در ارتفاع پایین بیش از 5 کیلومتر سیستم ضد هواپیماهای بدون سرنشین جهت شناسایی تداخل
I. توصیف محصول
سیستم دفاعی ضد هواپیماهای بدون سرنشین پنج در یک جهت یک راه حل جامع برای شناسایی، نظارت و مقابله با هواپیماهای بدون سرنشین غیر مجاز در مناطق مهم مانند پایگاه های نظامی،امکانات دولتی، و زیرساخت های کلیدی. این سیستم چندین فناوری پیشرفته را از جمله تشخیص رادار، تشخیص فرکانس رادیویی (RF) ، ردیابی الکترو آپتیک، تداخل الکترونیکی،و جعل GNSSاین یک راه حل حل بسته از تشخیص تا اقدامات مقابله ای را فراهم می کند، نظارت در زمان واقعی و پاسخ سریع به نفوذ هواپیماهای بدون سرنشین را تضمین می کند.این سیستم برای هر دو استفاده ثابت و متحرک مناسب است و قادر به دفاع در برابر هر دو تهدیدات بدون سرنشین معمولی و غیر متعارف است..
II. ویژگی های محصول
شناسایی یکپارچه و اقدامات مقابله ای
این سیستم ترکیبی از فن آوری های تشخیص فعال و غیرفعال از جمله رادار، تشخیص RF و ردیابی الکترو نوری است تا تشخیص جامع و دقیق تهدیدات هواپیماهای بدون سرنشین را فراهم کند.همچنین قابلیت های جعلی سازی GNSS و تداخل الکترونیکی را برای خنثی کردن به طور موثر هواپیماهای بدون سرنشین شناسایی می کند..
انعطاف پذیر و قابل تنظیم
این سیستم گزینه های انعطاف پذیر برای استقرار را ارائه می دهد و می تواند برای پاسخگویی به نیازهای خاص کاربر سفارشی شود.آن را از هر دو حالت عملیاتی دستی و خودکار پشتیبانی می کند و ارائه می دهد طرح های تشخیص چند برای انطباق با محیط های عملیاتی مختلف.
سازگاری قوی با محیط زیست
III. توابع محصول
تشخیص جامع:این سیستم تشخیص و ردیابی در زمان واقعی هواپیماهای بدون سرنشین را با استفاده از رادار، تشخیص RF و ردیابی الکترو اپتیکال فراهم می کند.اين دستگاه مي تونه حدود 5 کيلومتري را کشف کنه و ميتونه همزمان چند هدف رو شناسایی و دنبال کنه.
C اتوماتیکاقدامات متضاد:این سیستم می تواند به طور خودکار اقدامات مقابله ای مانند تداخل الکترونیکی و جعل GNSS را در هنگام تشخیص تهدید هواپیماهای بدون سرنشین آغاز کند.این اقدامات مقابله ای سیگنال های کنترل و سیستم های ناوبری هواپیما را مختل می کند، به طور موثر خنثی کردن تهدید.
مدیریت و تحلیل داده ها:این سیستم شامل یک نرم افزار کنترل و مدیریت است که کاربران را قادر می سازد داده های تشخیص را مدیریت و تجزیه و تحلیل کنند، مناطق هشدار را تنظیم کنند و پروتکل های پاسخ را پیکربندی کنند.همچنین از ادغام با سایر سیستم های امنیتی برای آگاهی بیشتر از وضعیت پشتیبانی می کند..
IV.پارامتر
| شاخص های عملکردی |
| پیکربندی استاندارد |

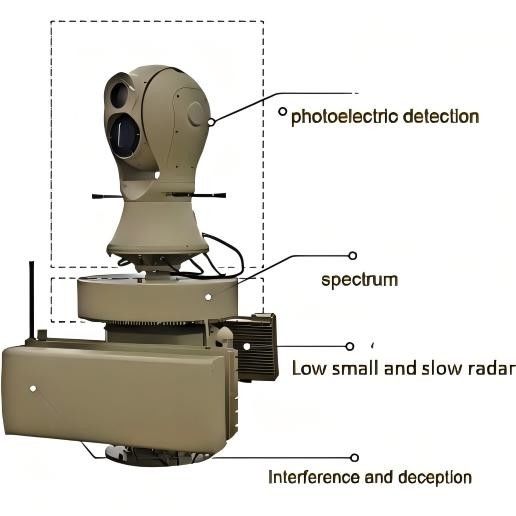

UAD-XTF-PZGLE05 (رادار، طیف، الکترو اپتیکال، اختلال، فریب، کنترل و نرم افزار مدیریت) |
| فاصله تشخیص |
≥5KM |
| باند فرکانس شناسایی |
۷۰ مگاهرتز تا ۶۰۰۰ مگاهرتز، توجه: باند های فرکانسی دیگر می توانند سفارشی شوند |
| فرکانس فریبنده |
GPS/GALILEO/GLONASS/بیدو |
| فاصله ی فریبنده |
≥1KM |
| باند فرکانس تداخل |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| پارامترهای رادار |
پارامترهای دقیق در زیر ذکر شده اند: پارامترهای عملکرد ماژول رادار |
| پارامترهای اپتوالکترونیک |
پارامترهای خورشیدی پارامترهای دقیق در جدول زیر ذکر شده اند *4 پارامترهای عملکرد ماژول خورشیدی |
| شاخص های مکانیکی |
| مقاومت باد |
10باد قوی |
| دمای کار |
-40°C55°C |
| دمای ذخیره سازی |
-۴۵°C65°C |
| درجه حفاظت |
IP65 |
| رطوبت کاری |
≤ 95 درصد |
| رابط داده |
RJ45 |
| پورت قدرت |
ولتاژ: 220 ولت
قدرت: ≤550W (وضعیت تشخیص) ، ≤1950W (وضعیت مقابله) |
| وزن |
250 کیلوگرم |
| اندازه |
850mmx850mmx1700mm |
| ویژگی های پلتفرم |
لیست سفید و لیست سیاه، شناسایی در زمان واقعی، ردیابی نوری، اقدامات خودکار، اقدامات دستی، نقشه GIS، ذخیره داده ها، پرس و جوی رویدادها. |
| پارامترهای شاخص ماژول تشخیص طیف |
| باند فرکانس شناسایی |
20MHz-6GHz |
| شعاع تشخیص |
≥5 کیلومتر |
| فاصله شعاع را مشخص کنید |
≥5 کیلومتر، می تواند برخی از مارک ها و مدل های هواپیماهای بدون سرنشین را تشخیص دهد |
| زاویه تشخیص |
360° |
| خطای دقت اندازه گیری زاویه ای (معادل مربع ریشه) |
فاصله 5 کیلومتر یا بیشتر ≤ 1° |
| حداقل ارتفاع تشخیص |
<0m |
| پارامترهای شاخص ماژول تداخل |
| باند فرکانس تداخل |
۵۹۰۰ تا ۶۲۰۰ مهرتز |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| ۲۲۸۰ تا ۲۵۴۰ مگاهرتز |
| 1750-2000MHz |
| ۱۱۰۰ تا ۱۴۰۰ مگاهرتز |
| 850-1050MHz |
| 720-950MHz |
| ۴۱۰ تا ۵۲۰ مگاهرتز |
| پورت قدرت |
50 وات |
| فاصله تداخل |
3 کيلومتر |
| پارامترهای ماژول رادار |
| سیستم کار |
سیستم آرایه فازی (اسکن ازیموت+اسکن فاز ارتفاع) |
| باند فرکانس کاری |
اكس باند |
| قدرت شناسایی موثر |
≥5.0KM (UAV) |
| ≥8.0KM ((پیاده روان) |
| ≥10.0KM ((موترهای) |
| ≥5.0KM ((قایق ها) |
| سرعت تشخیص |
0.5m/s-83m/s |
| دقت ازیموت |
≤0.3° ((پرداخت جستجو) ؛≤0.3° ((پیست) |
| دقت ارتفاع |
≤1.0° ((مطالعه برای);≤0.5° ((مسیر) |
| نرخ داده ها |
≤5s/ دایره |
| پارامترهای شاخص ماژول اپتو الکترونیک |
| فاصله عملیاتی |
در مورد دید اتمسفر ≥ 20km، رطوبت ≤ 50% RH، و تفاوت دمای> 6K، فاصله تشخیص نور مرئی ≥ 5000m، فاصله ردیابی ≥ 4000m، فاصله تشخیص ≥ 3000m برای 0.3 متر × 0.3m اهداف هواپیماهای بدون سرنشین؛ فاصله تشخیص تصویربرداری حرارتی ≥ 1500m، فاصله ردیابی ≥ 1000m، فاصله تشخیص ≥ 1000m |
| تصویربرداری حرارتی مادون قرمز |
رصد کننده: خط شعاعی مادون قرمز اکسید وانادیوم (VOx) خنک نشده
محدوده طیف: 8μm تا 14μm
رزولوشن: 640×512
NETD: بهتر از 30mK باشد
فاصله کانونی لنز: 31 تا 155 میلی متر، لنز زوم نوری 5 برابر
کنترل لنز: زوم الکتریکی، تمرکز دستی / خودکار
ارتقاء تصویر: تکنولوژی ارتقاء جزئیات تصویر دیجیتال SDE
رنگ شبه قطبی: سیاه ترمیکی، سفید ترمیکی و گزینه های متعدد رنگ شبه موجود است
تنظیم تصویر: روشنایی، کنتراست، اصلاح گاما
فرمت رمزگذاری: H.264/H.265/MJPEG
از عملکرد محافظت از نور قوی پشتیبانی می کند |
| نور قابل مشاهده با وضوح بالا |
حسگر: 1 / 1.8 "سطح هدف درجه نور ستاره CMOS، ICR رنگ به سیاه تبدیل
رزولوشن: 2688×1520
روشنایی: رنگ: 0.002 لوکس؛ سیاه و سفید: 0.0002 لوکس
فرمت های رمزگذاری: H.264/H.265/MJPEG
بهبود تصویر: از طیف گسترده ای از پویایی، سرکوب نور قوی، ثبات تصویر الکترونیکی، کاهش نویز دیجیتال سه بعدی و تعادل سفید خودکار پشتیبانی می کند
طول فوکال: 12.5 ≈ 775mm لنز ژوم برقی با وضوح بالا
Dehazing: پشتیبانی از هر دو Dehazing نوری و الکترونیکی |
| عملکرد ردیابی |
1روش ردیابی: ردیابی سخت افزاری داخلی
2حالت ردیابی: دستی، ردیابی خودکار، پشتیبانی از ارتباط رادار
3- سوئیچینگ ویدئو: ردیابی سوئیچینگ ویدئویی دیجیتال با وضوح بالا
4- تابع ردیابی: ساخته شده در الگوریتم های ردیابی متعدد، پشتیبانی از تشخیص چند هدف، ضبط خودکار، ژوم خودکار در طول ردیابی، نمایش زمان واقعی مسیر هدف،ضد انسداد گذرا، و غیره ردیابی دستی و خودکار، پشتیبانی از ردیابی ارتباط رادار؛ پشتیبانی از تشخیص هدف در طول فرآیند ردیابی؛ پشتیبانی از شناسایی و ردیابی؛پشتیبانی از ردیابی تطبیقی دروازه امواج هوایی، و اندازه جعبه ردیابی می تواند با توجه به اندازه هدف سازگار شود.
صفحه نمایش ردیابی: مجهز به ردیابی صفحه نمایش چشم عقاب هدف، موقعیت چشم عقاب می تواند به صورت خودسر تنظیم شود، پشتیبانی از صفحه نمایش بزرگنمایی هدف 2، 4 و 8x |
| تحلیل |
1. در 16Tops پردازنده قدرت محاسبات ساخته شده
2روش اجرا: ماژول تجزیه و تحلیل هوشمند در انتهای جلو
3تشخیص رفتار غیرطبیعی: از تشخیص هدف پشتیبانی می کند. از تشخیص نفوذ منطقه ای، تشخیص نفوذ مرزی، تشخیص حرکت و غیره پشتیبانی می کند.
تشخیص طبقه بندی: از تشخیص طبقه بندی اهداف مانند افراد، اتومبیل ها، هواپیماهای بدون سرنشین، پرندگان و غیره پشتیبانی می کند (به کمک مشتری در ارائه مجموعه داده نیاز دارد) |
| افزایش عملکرد |
1. مدیریت سلامت: پشتیبانی از قدرت خود تست، پرس و جو وضعیت، و بازخورد کد خطا، و پشتیبانی از پرس و جو سلامت سخت افزار مانند نور قابل مشاهده، اجزای تصویربرداری حرارتی،موتورهای ارتفاع افقی، دمای تراشه، و زمان اجرا
2بازخورد داده ها: دارای عملکردهای بازخورد و موقعیت در زمان واقعی برای زاویه میدان دید لنز، بزرگ کردن، ارزش زوم / فوکوس و زاویه چرخ دار است.و پشتیبانی از زمان واقعی پرس و جو / بازخورد و موقعیت مکانی برای زاویه های افقی و pitch
ارتقاء و نگهداری: می تواند از راه دور دوباره راه اندازی شود، عملکرد ارتقاء از راه دور، مناسب برای نگهداری سیستم |
| پارامترهای شاخص ماژول سروا تورنتال |
| دستگاه چرخش تک محوری |
1زاویه چرخش صفحه چرخ دار: چرخش مداوم در آزیموت N × 360 °
2حداکثر سرعت آزیموت: ≥ 130 °/s
3حداقل سرعت آزیموت: ≤ 0.1 °/s
4حداکثر شتاب ازیموت: ≥ 90 °/s2
5دقت جهت گیری: ≤ 0.1 °
6زمان پاسخ حداقل ثابت: ≤ 2s (ثابت از 0 ° تا 90 °)
محدوده تنظیم دایره ارتفاع: حداقل -25 تا 10 درجه |
