رادار طیف رادار ردیابی فوتو الکتریکی رادار سیستم دفاعی پاسخ تهدید چند سطح
Ⅰتوضیحات محصول

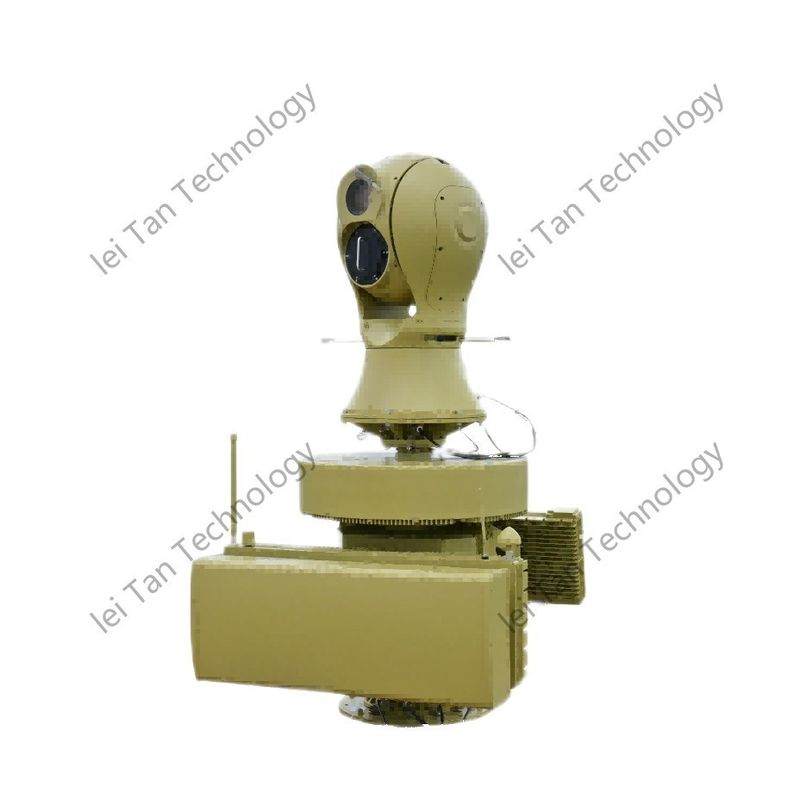

رادار یکپارچه، سیستم دفاعی رادار ردیابی فتو الکتریکی طیف (IRSPT-RDS) یک راه حل دفاعی چند سنسور پیشرفته است که برای تشخیص، ردیابی،و در زمان واقعی طیف گسترده ای از تهدیدات را خنثی می کندبا ترکیب رادار پیشرفته، تجزیه و تحلیل طیف، و فن آوری های ردیابی فوتو الکتریکی، این سیستم آگاهی جامع از وضعیت و قابلیت واکنش سریع برای ارتش را فراهم می کند،امنیت داخلی، و حفاظت از زیرساخت های حیاتی.
IRSPT-RDS شامل رادار با کارایی بالا برای تشخیص دوربرد، نظارت بر طیف الکترونیکی برای اطلاعات سیگنال (SIGINT) ،و ردیابی الکترو آپتیک/ مادون قرمز با وضوح بالا (EO/IR) برای هدف گیری دقیقمعماری ماژولار آن امکان ادغام یکپارچه با شبکه های دفاعی موجود را فراهم می کند و قابلیت همکاری با سیستم های فرماندهی و کنترل (C2) را تضمین می کند.
این سیستم برای پاسخ به تهدیدات چند سطح ساخته شده است که به طور خودکار تهدیدات را بر اساس شدت طبقه بندی می کند و اقدامات مناسب را از اختلال الکترونیکی گرفته تا مانع های سخت می کند..چه در برابر هواپیماهای بدون سرنشین، موشک ها یا حملات جنگی الکترونیکی دشمن، IRSPT-RDS عملکرد دفاعی مطلوب را در محیط های عملیاتی پیچیده تضمین می کند.
Ⅱویژگی های محصول
1تکنولوژی فیوژن چند سنسور
تشخیص رادار: رادار رادار اسکن الکترونیکی فعال با وضوح بالا برای پوشش 360 درجه.نظارت بر طیف: تجزیه و تحلیل سیگنال در زمان واقعی برای تشخیص و طبقه بندی تهدیدات مبتنی بر RF. ردیابی فوتو الکتریکی: دوربین های EO / IR با تشخیص هدف مبتنی بر هوش مصنوعی برای ردیابی دقیق.
2پاسخ سازگاری به تهدید
طبقه بندی تهدید خودکار: الگوریتم های مبتنی بر هوش مصنوعی سطوح تهدید (کم، متوسط، بالا) را ارزیابی می کنند.اقدامات مقابله ای پویا: استراتژی های پاسخ را تنظیم می کند، از جمله کشتن نرم (جرم کردن) و کشتن سخت (برگیری).
3توان جنگ شبکه محور
یکپارچه سازی C2: سازگار با شبکه های دفاعی استاندارد ناتو.به اشتراک گذاشتن ارتباط داده ها: در زمان واقعی تبادل داده های تهدید با سیستم های متحد.
4تحرک بالا و تعبیه سریع
طراحی ماژولار: می تواند بر روی وسایل نقلیه نصب شود، بر روی کشتی یا در مکان های ثابت نصب شود.راه اندازي سريع: فعاليت کامل در عرض چند دقيقه
5. همه آب و هوا و همه زمين ها
مقاومت در برابر آب و هوا: عملکرد در شرایط شدید (باران، مه، طوفان شن)EMI/EMP Hardened: مقاومت در برابر تداخل الکترونیکی و تهدیدهای سایبری.
Ⅲعملکرد محصول
1. ردیابی رادار
مداربستهاي دور برد: خطر هوايي و زميني را تا 200 کيلومتر تشخیص ميدهد.ردیابی چند هدف: همزمان 500 هدف با دقت بالا را ردیابی می کند.شناسایی هدف قابل مشاهده: قادر به شناسایی هواپیماهای مخفی و هواپیماهای بدون سرنشین کوچک است.
2. نظارت بر طیف جنگ الکترونیک
تجزیه و تحلیل سیگنال های RF: شناسایی و پیدا کردن منابع رادار، ارتباطات و اختلال.اثر انگشت سیگنال اتوماتیک: نشانه های تهدید شناخته شده (هواپیمای بدون سرنشین دشمن، سیستم EW) را تشخیص می دهد.کلاهبرداری فعال: سیگنال های دشمن را با اقدامات سازگاری مختل می کند.
3. دنبال کننده فوتو الکتريکي هدف قرار دادن
تصویربرداری با وضوح بالا: دوربین های EO / IR نظارت روز / شب را فراهم می کنند.نام لیزر: کشنده ها یا سلاح های انرژی هدایت شده را هدایت می کند.شناسایی مبتنی بر هوش مصنوعی: اهداف (UAV، موشک، وسایل نقلیه) را در زمان واقعی طبقه بندی می کند.
4. خنثی کردن تهدید چند سطحی
تدابير خنک کننده:اختلال الکترونیک (RF GPS spoofing)اقدامات مقابله ای تحت قرمز هدایت شده (DIRCM)اقدامات سخت برای کشتن:ادغام با سیستم های دفاع موشکیبازداشت با لیزر (اختیاری)
5. کنترل فرماندهی (C2) ادغام
تجسم میدان نبرد در زمان واقعی: داده های تهدید را در یک داشبورد یکپارچه نمایش می دهد.پروتکل هاي پاسخگويي اتوماتيک: توجيههاي دفاعي براي واکنش سريع برنامه ريزي شدهعملیات از راه دور: می تواند از طریق ماهواره امن یا پیوندهای رادیویی رمزگذاری شده کنترل شود.
Ⅳپارامترهای محصول
| شاخص های عملکردی |
| پیکربندی استاندارد |
UAD-XTF-PZGLE05 (رادار، طیف، الکترو اپتیکال، اختلال، فریب، کنترل و نرم افزار مدیریت) |
| فاصله تشخیص |
≥5KM |
| باند فرکانس شناسایی |
۷۰ مگاهرتز تا ۶۰۰۰ مگاهرتز، توجه: باند های فرکانسی دیگر می توانند سفارشی شوند |
| فرکانس فریبنده |
GPS/GALILEO/GLONASS/بیدو |
| فاصله ی فریبنده |
≥1KM |
| باند فرکانس تداخل |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| پارامترهای رادار |
پارامترهای دقیق در زیر ذکر شده اند: پارامترهای عملکرد ماژول رادار |
| پارامترهای اپتوالکترونیک |
پارامترهای خورشیدی پارامترهای دقیق در جدول زیر ذکر شده اند *4 پارامترهای عملکرد ماژول خورشیدی |
| شاخص های مکانیکی |
| مقاومت باد |
10باد قوی |
| دمای کار |
-40°C55°C |
| دمای ذخیره سازی |
-۴۵°C65°C |
| درجه حفاظت |
IP65 |
| رطوبت کاری |
≤95 درصد |
| رابط داده |
RJ45 |
| پورت قدرت |
ولتاژ: 220 ولت
قدرت: ≤550W (وضعیت تشخیص) ، ≤1950W (وضعیت مقابله) |
| وزن |
250 کیلوگرم |
| اندازه |
850mmx850mmx1700mm |
| ویژگی های پلتفرم |
لیست سفید و لیست سیاه، شناسایی در زمان واقعی، ردیابی نوری، اقدامات خودکار، اقدامات دستی، نقشه GIS، ذخیره داده ها، پرس و جوی رویدادها. |
| پارامترهای شاخص ماژول تشخیص طیف |
| باند فرکانس شناسایی |
20MHz-6GHz |
| شعاع تشخیص |
≥5 کیلومتر |
| فاصله شعاع را مشخص کنید |
≥5 کیلومتر، می تواند برخی از مارک ها و مدل های هواپیماهای بدون سرنشین را تشخیص دهد |
| زاویه تشخیص |
360° |
| خطای دقت اندازه گیری زاویه ای (معادل مربع ریشه) |
فاصله 5 کیلومتر یا بیشتر ≤ 1° |
| حداقل ارتفاع تشخیص |
<0m |
| پارامترهای شاخص ماژول تداخل |
| باند فرکانس تداخل |
۵۹۰۰ تا ۶۲۰۰ مهرتز |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| ۲۲۸۰ تا ۲۵۴۰ مگاهرتز |
| 1750-2000MHz |
| ۱۱۰۰ تا ۱۴۰۰ مگاهرتز |
| 850-1050MHz |
| 720-950MHz |
| ۴۱۰ تا ۵۲۰ مگاهرتز |
| پورت قدرت |
50 وات |
| فاصله تداخل |
3 کيلومتر |
| پارامترهای ماژول رادار |
| سیستم کار |
سیستم آرایه فازی (اسکن ازیموت+اسکن فاز ارتفاع) |
| باند فرکانس کاری |
اكس باند |
| قدرت شناسایی موثر |
≥5.0KM (UAV) |
| ≥8.0KM ((پیاده روان) |
| ≥10.0KM ((موترهای) |
| ≥5.0KM ((قایق ها) |
| سرعت تشخیص |
0.5m/s-83m/s |
| دقت ازیموت |
≤0.3° ((پرداخت جستجو) ؛≤0.3° ((پیست) |
| دقت ارتفاع |
≤1.0° ((مطالعه برای);≤0.5° ((مسیر) |
| نرخ داده ها |
≤5s/ دایره |
| پارامترهای شاخص ماژول اپتو الکترونیک |
| فاصله عملیاتی |
در مورد دید اتمسفر ≥ 20km، رطوبت ≤ 50% RH، و تفاوت دمای> 6K، فاصله تشخیص نور مرئی ≥ 5000m، فاصله ردیابی ≥ 4000m، فاصله تشخیص ≥ 3000m برای 0.3 متر × 0.3m اهداف هواپیماهای بدون سرنشین؛ فاصله تشخیص تصویربرداری حرارتی ≥ 1500m، فاصله ردیابی ≥ 1000m، فاصله تشخیص ≥ 1000m |
| تصویربرداری حرارتی مادون قرمز |
رصد کننده: خط شعاعی مادون قرمز اکسید وانادیوم (VOx) خنک نشده
محدوده طیف: 8μm تا 14μm
رزولوشن: 640×512
NETD: بهتر از 30mK باشد
فاصله کانونی لنز: 31 تا 155 میلی متر، لنز زوم نوری 5 برابر
کنترل لنز: زوم الکتریکی، تمرکز دستی / خودکار
ارتقاء تصویر: تکنولوژی ارتقاء جزئیات تصویر دیجیتال SDE
رنگ شبه قطبی: سیاه ترمیکی، سفید ترمیکی و گزینه های متعدد رنگ شبه در دسترس است
تنظیم تصویر: روشنایی، کنتراست، اصلاح گاما
فرمت رمزگذاری: H.264/H.265/MJPEG
از عملکرد محافظت از نور قوی پشتیبانی می کند |
| نور قابل مشاهده با وضوح بالا |
حسگر: 1 / 1.8 "سطح هدف درجه نور ستاره CMOS، ICR رنگ به سیاه تبدیل
رزولوشن: 2688×1520
روشنایی: رنگ: 0.002 لوکس؛ سیاه و سفید: 0.0002 لوکس
فرمت های رمزگذاری: H.264/H.265/MJPEG
بهبود تصویر: از طیف گسترده ای از پویایی، سرکوب نور قوی، ثبات تصویر الکترونیکی، کاهش نویز دیجیتال سه بعدی و تعادل سفید خودکار پشتیبانی می کند
طول فوکال: 12.5 ≈ 775mm لنز ژوم برقی با وضوح بالا
Dehazing: پشتیبانی از هر دو Dehazing نوری و الکترونیکی |
| عملکرد ردیابی |
1روش ردیابی: ردیابی سخت افزاری داخلی
2حالت ردیابی: دستی، ردیابی خودکار، پشتیبانی از ارتباط رادار
3- سوئیچینگ ویدئو: ردیابی سوئیچینگ ویدئویی دیجیتال با وضوح بالا
4- تابع ردیابی: ساخته شده در الگوریتم های ردیابی متعدد، پشتیبانی از تشخیص چند هدف، ضبط خودکار، ژوم خودکار در طول ردیابی، نمایش زمان واقعی مسیر هدف،ضد انسداد گذرا، و غیره ردیابی دستی و خودکار، پشتیبانی از ردیابی ارتباط رادار؛ پشتیبانی از تشخیص هدف در طول فرآیند ردیابی؛ پشتیبانی از شناسایی و ردیابی؛پشتیبانی از ردیابی تطبیقی دروازه امواج هوایی، و اندازه جعبه ردیابی می تواند با توجه به اندازه هدف سازگار شود.
صفحه نمایش ردیابی: مجهز به ردیابی صفحه نمایش چشم عقاب هدف، موقعیت چشم عقاب می تواند به صورت خودسر تنظیم شود، پشتیبانی از صفحه نمایش بزرگنمایی هدف 2، 4 و 8x |
| تحلیل |
1. در 16Tops پردازنده قدرت محاسبات ساخته شده
2روش اجرا: ماژول تجزیه و تحلیل هوشمند در انتهای جلو
3تشخیص رفتار غیرطبیعی: از تشخیص هدف پشتیبانی می کند. از تشخیص نفوذ منطقه ای، تشخیص نفوذ مرزی، تشخیص حرکت و غیره پشتیبانی می کند.
تشخیص طبقه بندی: از تشخیص طبقه بندی اهداف مانند افراد، اتومبیل ها، هواپیماهای بدون سرنشین، پرندگان و غیره پشتیبانی می کند (به کمک مشتری در ارائه مجموعه داده نیاز دارد) |
| افزایش عملکرد |
1. مدیریت سلامت: پشتیبانی از قدرت خود تست، پرس و جو وضعیت، و بازخورد کد خطا، و پشتیبانی از پرس و جو سلامت سخت افزار مانند نور قابل مشاهده، اجزای تصویربرداری حرارتی،موتورهای ارتفاع افقی، دمای تراشه، و زمان اجرا
2بازخورد داده ها: دارای عملکردهای بازخورد و موقعیت در زمان واقعی برای زاویه میدان دید لنز، بزرگ کردن، ارزش زوم / فوکوس و زاویه چرخ دار است.و پشتیبانی از زمان واقعی پرس و جو / بازخورد و موقعیت مکانی برای زاویه های افقی و pitch
ارتقاء و نگهداری: می تواند از راه دور دوباره راه اندازی شود، عملکرد ارتقاء از راه دور، مناسب برای نگهداری سیستم |
| پارامترهای شاخص ماژول سروا تورنتال |
| دستگاه چرخش تک محوری |
1زاویه چرخش صفحه چرخ دار: چرخش مداوم در آزیموت N × 360 °
2حداکثر سرعت آزیموت: ≥ 130 °/s
3حداقل سرعت آزیموت: ≤ 0.1 °/s
4حداکثر شتاب ازیموت: ≥ 90 °/s2
5دقت جهت گیری: ≤ 0.1 °
6زمان پاسخ حداقل ثابت: ≤ 2s (ثابت از 0 ° تا 90 °)
محدوده تنظیم دایره ارتفاع: حداقل -25 تا 10 درجه |
VIویژگی های محصول
|
|
|
|
نظارت و ردیابی در زمان واقعی
|
سيستم ضد درون هاي دونگ چينگ مي تونه حرکات درون ها رو در زمان واقعي نظارت و پيگيري کنهسيستم ميتونه به سرعت اهداف بدون سرنشين ها رو شناسایی و تعقيب کنه، به دست آوردن موقعیت، سرعت و مسیر پرواز در زمان واقعی.
|
|
دخالت و فریب
|
سیستم دارای قابلیت های قدرتمند اختلال و فریب است. در حالت اختلال، سیستم می تواند به صورت دستی یا خودکار اختلال رادیویی را فعال کند، و هواپیماهای بدون سرنشین را مجبور به فرود فوری کند،يا به پايگاه برگرديمدر حالت فریب، این سیستم از تکنولوژی GNSS برای هدایت هواپیماهای بدون سرنشین از مسیر پرواز مورد نظر خود، دور از مناطق محدود و اصلی استفاده می کند.
|
|
تجزیه و تحلیل وضعیت و تصمیم گیری فرماندهی
|
سیستم ضد هواپیماهای بدون سرنشین Hai Dong Qing می تواند وضعیت تهدیدهای شناسایی شده توسط هواپیماهای بدون سرنشین را تجزیه و تحلیل کند و به کاربران پشتیبانی از تصمیم گیری فرماندهی را ارائه دهد.سیستم به سرعت سطح تهدید هواپیماهای بدون سرنشین را با استفاده از داده های زمان واقعی بدست آمده از رادار ارزیابی می کند.، حسگرهای نوری و تجهیزات شناسایی الکترونیکی، همراه با مدل های ارزیابی تهدید از پیش تنظیم شده، و توصیه های پاسخ مربوطه را به کاربران ارائه می دهد.
|
|
پاسخ هماهنگ چند سطحی
|
این سیستم از حالت های دفع اتصال سه سطح و دو سطح پشتیبانی می کند که شامل فناوری های رادار، طیف و الکترواپتیک است.تشخیص طیف، و ردیابی الکترو- نوری با هم کار می کنند تا نظارت و ردیابی جامع از هواپیماهای بدون سرنشین را فراهم کنند و به طور خودکار استراتژی های اختلال یا فریب را بر اساس سطوح تهدید تنظیم کنند.در حالت اتصال دو سطح، کاربران می توانند ترکیبی از رادار با طیف، رادار با الکترو اپتیکال،یا طیف با الکترو اپتیکال بر اساس موقعیت های واقعی برای مقابله انعطاف پذیر با تهدیدات هواپیماهای بدون سرنشین در سناریوهای مختلف.
|
|
حفاظت منطقه ای
|
سیستم ضد هواپیماهای بدون سرنشین های دونگ چینگ می تواند به طور موثر از مناطق بزرگ محافظت کند.پوشش گسترده آن و قابلیت های قدرتمند نظارت و اختلال اجازه می دهد تا آن را به ارائه نظارت جامع از مناطق هشدار و مناطق اصلی، تضمین اینکه مناطق بحرانی از تهدیدات هواپیماهای بدون سرنشین محافظت می شوند.
|
