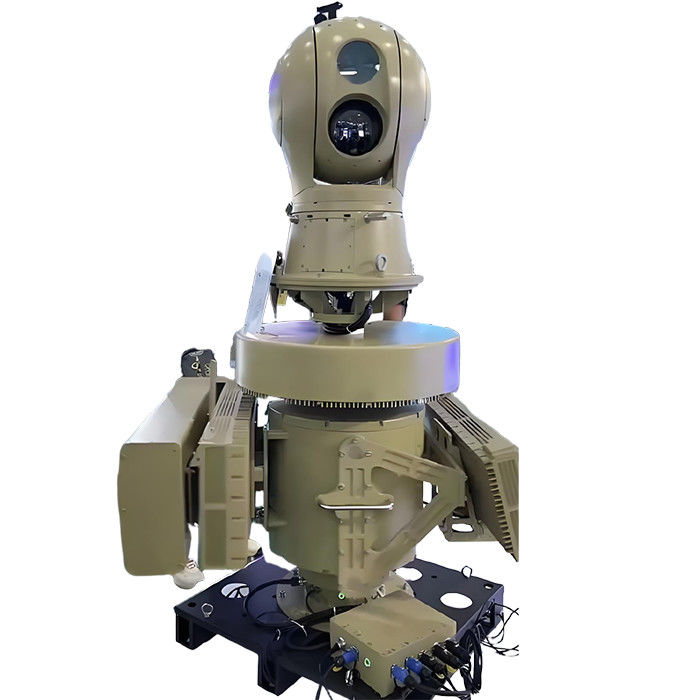

سیستم دفاعی رادار فعال و غیرفعال برای شناسایی هواپیماهای بدون سرنشین، مناطق بزرگ را به طور موثر پوشش می دهد.
Ⅰتوضیحات محصول
سیستم دفاعی رادار کامبو شناسایی بدون سرنشین غیرفعال یک راه حل پیشرفته و یکپارچه طراحی شده برای شناسایی، ردیابی و کاهش فعالیت های بدون سرنشین غیر مجاز در مناطق بزرگ است.این سیستم ترکیبی از تشخیص RF منفعل و اسکن رادار فعال برای ارائه امنیت فضای هوایی جامع است، اطمینان از شناسایی و پاسخ به تهدید در زمان واقعی.
Ⅱویژگی های محصول
1تکنولوژی تشخیص دو حالت
تشخیص RF منفعل: سیگنال های ارتباطی هواپیماهای بدون سرنشین را (Wi-Fi، RF، GPS) برای شناسایی و طبقه بندی UAV بدون انتشار سیگنال های قابل تشخیص نظارت می کند.اسکن رادار فعال: از رادار با دقت بالا برای شناسایی هواپیماهای بدون سرنشین بر اساس اندازه، سرعت و مسیر، حتی در محیط های آشفته استفاده می کند.
2پوشش گسترده
تشخیص هواپیماهای بدون سرنشین در شعاع 5 تا 10 کیلومتری (با توجه به اندازه هواپیماهای بدون سرنشین و شرایط محیطی) ، پوشش 360 درجه همه جهت تضمین عدم وجود نقاط کور.
3. ارزیابی تهدید ردیابی در زمان واقعی
به طور خودکار هواپیماهای بدون سرنشین را طبقه بندی می کند (DJI، Autel، سفارشی ساخته شده و غیره) و آنها را از پرندگان یا سایر اجسام پرنده متمایز می کند.هشدارها در زمان واقعی با نوع هواپیمای بدون سرنشین، فاصله، سرعت و مسیر پرواز را در یک رابط فرمان بصری ارائه می دهد.
4. ادغام بی نقص با سیستم های ضد درون
سازگار با سیستم های اختلال، جعل و کاهش حرکتی برای خنثی کردن اتوماتیک یا دستی هواپیماهای بدون سرنشین.پشتیبانی از ادغام API با زیرساخت های امنیتی موجود (CCTV، مراکز فرماندهی).
5. نرخ هشدار نادرست پایین
الگوریتم های پیشرفته هوش مصنوعی تشخیص های غلط (پرنده ها، تداخلات آب و هوایی) را فیلتر می کنند در حالی که حساسیت بالایی نسبت به تهدیدات هواپیماهای بدون سرنشین دارند.
6. تمام هوا شب و روز کار می کند
در بارون، مه، گرد و غبار و تاريکي کامل کار ميکنه و 24 ساعته از شما محافظت ميکنه
7. استفاده قابل حمل و قابل مقیاس
طراحی ماژولار اجازه می دهد تا برای تنظیمات ثابت، متحرک یا سریع (تثبیتات موقت نصب شده در وسایل نقلیه) نصب شود.می تواند به یک سیستم شبکه ای چند گره ای برای امنیت محیط گسترده تر گسترش یابد.
Ⅲعملکرد محصول
1. شناسايي شناسایی بدون سرنشين
تمام انواع هواپیماهای بدون سرنشین (متعدد روتور، بال ثابت، هیبریدی) را در طیف فرکانسی گسترده تشخیص می دهد.شناسایی مدل هواپیماهای بدون سرنشین، مکان اپراتور (اگر در دسترس باشد) و ارزیابی خطر بار مفید.
2طبقه بندی خودکار تهدید
تجزیه و تحلیل مبتنی بر هوش مصنوعی بین هواپیماهای بدون سرنشین دوستانه، مشکوک و خصمانه بر اساس الگوهای پرواز و رفتار سیگنال تشخیص می دهد.
3. هشدارها در زمان واقعی ثبت اطلاعات
هشدار صوتی بصری فوری در داشبورد فرمانتمام حمله هاي بدون سرنشين ها رو براي بررسي بعد از ماموريت و شواهد پزشکي ثبت ميکنه
4هماهنگی دفاعی چند لایه ای
با مزاحم های RF، شبکه های ضبط هواپیماهای بدون سرنشین و اقدامات ضد لیزری برای یک پاسخ دفاعی کامل ادغام می شود.پشتیبانی از پروتکل های تخفیف دستی یا خودکار بسته به الزامات امنیتی.
5نقشه برداری فضای هوایی سه بعدی
حرکت هواپیماهای بدون سرنشین را در نقشه رادار سه بعدی با ارتفاع، سرعت و مسیر پیش بینی شده نشان می دهد.
6کنترل کنترل از راه دور
دسترسی از طریق نرم افزار مبتنی بر وب یا مستقل، اجازه می دهد تا اپراتورها فضای هوایی را از یک مکان امن نظارت کنند.
Ⅳپارامترهای محصول
| شاخص های عملکردی |
| پیکربندی استاندارد |
UAD-XTF-PZGLE05 (رادار، طیف، الکترو اپتیکال، اختلال، فریب، کنترل و نرم افزار مدیریت) |
| فاصله تشخیص |
≥5KM |
| باند فرکانس شناسایی |
۷۰ مگاهرتز تا ۶۰۰۰ مگاهرتز، توجه: باند های فرکانسی دیگر می توانند سفارشی شوند |
| فرکانس فریبنده |
GPS/GALILEO/GLONASS/بیدو |
| فاصله ی فریبنده |
≥1KM |
| باند فرکانس تداخل |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| پارامترهای رادار |
پارامترهای دقیق در زیر ذکر شده اند: پارامترهای عملکرد ماژول رادار |
| پارامترهای اپتوالکترونیک |
پارامترهای خورشیدی پارامترهای دقیق در جدول زیر ذکر شده اند *4 پارامترهای عملکرد ماژول خورشیدی |
| شاخص های مکانیکی |
| مقاومت باد |
10باد قوی |
| دمای کار |
-40°C55°C |
| دمای ذخیره سازی |
-۴۵°C65°C |
| درجه حفاظت |
IP65 |
| رطوبت کاری |
≤ 95 درصد |
| رابط داده |
RJ45 |
| پورت قدرت |
ولتاژ: 220 ولت
قدرت: ≤550W (وضعیت تشخیص) ، ≤1950W (وضعیت مقابله) |
| وزن |
250 کیلوگرم |
| اندازه |
850mmx850mmx1700mm |
| ویژگی های پلتفرم |
لیست سفید و لیست سیاه، شناسایی در زمان واقعی، ردیابی نوری، اقدامات خودکار، اقدامات دستی، نقشه GIS، ذخیره داده ها، پرس و جوی رویدادها. |
| پارامترهای شاخص ماژول تشخیص طیف |
| باند فرکانس شناسایی |
20MHz-6GHz |
| شعاع تشخیص |
≥5 کیلومتر |
| فاصله شعاع را مشخص کنید |
≥5 کیلومتر، می تواند برخی از مارک ها و مدل های هواپیماهای بدون سرنشین را تشخیص دهد |
| زاویه تشخیص |
360° |
| خطای دقت اندازه گیری زاویه ای (معادل مربع ریشه) |
فاصله 5 کیلومتر یا بیشتر ≤ 1° |
| حداقل ارتفاع تشخیص |
<0m |
| پارامترهای شاخص ماژول تداخل |
| باند فرکانس تداخل |
۵۹۰۰ تا ۶۲۰۰ مهرتز |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| ۲۲۸۰ تا ۲۵۴۰ مگاهرتز |
| 1750-2000MHz |
| ۱۱۰۰ تا ۱۴۰۰ مگاهرتز |
| 850-1050MHz |
| 720-950MHz |
| ۴۱۰ تا ۵۲۰ مگاهرتز |
| پورت قدرت |
50 وات |
| فاصله تداخل |
3 کيلومتر |
| پارامترهای ماژول رادار |
| سیستم کار |
سیستم آرایه فازی (اسکن ازیموت+اسکن فاز ارتفاع) |
| باند فرکانس کاری |
اكس باند |
| قدرت شناسایی موثر |
≥5.0KM (UAV) |
| ≥8.0KM ((پیاده روان) |
| ≥10.0KM ((موترهای) |
| ≥5.0KM ((قایق ها) |
| سرعت تشخیص |
0.5m/s-83m/s |
| دقت ازیموت |
≤0.3° ((پرداخت جستجو) ؛≤0.3° ((پیست) |
| دقت ارتفاع |
≤1.0° ((مطالعه برای);≤0.5° ((مسیر) |
| نرخ داده ها |
≤5s/ دایره |
| پارامترهای شاخص ماژول اپتو الکترونیک |
| فاصله عملیاتی |
در مورد دید اتمسفر ≥ 20km، رطوبت ≤ 50% RH، و تفاوت دمای> 6K، فاصله تشخیص نور مرئی ≥ 5000m، فاصله ردیابی ≥ 4000m، فاصله تشخیص ≥ 3000m برای 0.3 متر × 0.3m اهداف هواپیماهای بدون سرنشین؛ فاصله تشخیص تصویربرداری حرارتی ≥ 1500m، فاصله ردیابی ≥ 1000m، فاصله تشخیص ≥ 1000m |
| تصویربرداری حرارتی مادون قرمز |
رصد کننده: خط شعاعی مادون قرمز اکسید وانادیوم (VOx) خنک نشده
محدوده طیف: 8μm تا 14μm
رزولوشن: 640×512
NETD: بهتر از 30mK باشد
فاصله کانونی لنز: 31 تا 155 میلی متر، لنز زوم نوری 5 برابر
کنترل لنز: زوم الکتریکی، تمرکز دستی / خودکار
ارتقاء تصویر: تکنولوژی ارتقاء جزئیات تصویر دیجیتال SDE
رنگ شبه قطبی: سیاه ترمیکی، سفید ترمیکی و گزینه های متعدد رنگ شبه در دسترس است
تنظیم تصویر: روشنایی، کنتراست، اصلاح گاما
فرمت رمزگذاری: H.264/H.265/MJPEG
از عملکرد محافظت از نور قوی پشتیبانی می کند |
| نور قابل مشاهده با وضوح بالا |
حسگر: 1 / 1.8 "سطح هدف درجه نور ستاره CMOS، ICR رنگ به سیاه تبدیل
رزولوشن: 2688×1520
روشنایی: رنگ: 0.002 لوکس؛ سیاه و سفید: 0.0002 لوکس
فرمت های رمزگذاری: H.264/H.265/MJPEG
بهبود تصویر: از طیف گسترده ای از پویایی، سرکوب نور قوی، ثبات تصویر الکترونیکی، کاهش نویز دیجیتال سه بعدی و تعادل سفید خودکار پشتیبانی می کند
طول فوکال: 12.5 ≈ 775mm لنز ژوم برقی با وضوح بالا
Dehazing: پشتیبانی از هر دو Dehazing نوری و الکترونیکی |
| عملکرد ردیابی |
1روش ردیابی: ردیابی سخت افزاری داخلی
2حالت ردیابی: دستی، ردیابی خودکار، پشتیبانی از ارتباط رادار
3- سوئیچینگ ویدئو: ردیابی سوئیچینگ ویدئویی دیجیتال با وضوح بالا
4- تابع ردیابی: ساخته شده در الگوریتم های ردیابی متعدد، پشتیبانی از تشخیص چند هدف، ضبط خودکار، زوم خودکار در طول ردیابی، نمایش زمان واقعی مسیر هدف،ضد انسداد گذرا، و غیره ردیابی دستی و خودکار، پشتیبانی از ردیابی ارتباط رادار؛ پشتیبانی از تشخیص هدف در طول فرآیند ردیابی؛ پشتیبانی از شناسایی و ردیابی؛پشتیبانی از ردیابی تطبیقی دروازه امواج هوایی، و اندازه جعبه ردیابی می تواند با توجه به اندازه هدف سازگار شود.
صفحه نمایش ردیابی: مجهز به ردیابی هدف چشم عقاب، موقعیت چشم عقاب می تواند به صورت خودسر تنظیم شود، پشتیبانی از هدف 2، 4 و 8x بزرگنمایی نمایش |
| تحلیل |
1. در 16Tops پردازنده قدرت محاسبات ساخته شده
2روش اجرا: ماژول تجزیه و تحلیل هوشمند در انتهای جلو
3تشخیص رفتار غیرطبیعی: از تشخیص هدف پشتیبانی می کند. از تشخیص نفوذ منطقه ای، تشخیص نفوذ مرزی، تشخیص حرکت و غیره پشتیبانی می کند.
تشخیص طبقه بندی: از تشخیص طبقه بندی اهداف مانند افراد، اتومبیل ها، هواپیماهای بدون سرنشین، پرندگان و غیره پشتیبانی می کند (به کمک مشتری در ارائه مجموعه داده نیاز دارد) |
| افزایش عملکرد |
1مدیریت سلامت: پشتیبانی از قدرت خود تست، پرس و جو وضعیت، و بازخورد کد خطا، و پشتیبانی از سوالات سلامت سخت افزار مانند نور قابل مشاهده، اجزای تصویربرداری حرارتی،موتورهای ارتفاع افقی، دمای تراشه، و زمان اجرا
2بازخورد داده ها: دارای عملکردهای بازخورد و موقعیت در زمان واقعی برای زاویه میدان دید لنز، بزرگ کردن، ارزش زوم / فوکوس و زاویه چرخ دار است.و پشتیبانی از زمان واقعی پرس و جو / بازخورد و موقعیت مکانی برای زاویه های افقی و pitch
ارتقاء و نگهداری: می تواند از راه دور دوباره راه اندازی شود، عملکرد ارتقاء از راه دور، مناسب برای نگهداری سیستم |
| پارامترهای شاخص ماژول سروا تورنتال |
| دستگاه چرخش تک محوری |
1زاویه چرخش صفحه چرخ دار: چرخش مداوم در آزیموت N × 360 °
2حداکثر سرعت آزیموت: ≥ 130 °/s
3حداقل سرعت آزیموت: ≤ 0.1 °/s
4حداکثر شتاب ازیموت: ≥ 90 °/s2
5دقت جهت گیری: ≤ 0.1 °
6زمان پاسخ حداقل ثابت: ≤ 2s (ثابت از 0 ° تا 90 °)
محدوده تنظیم دایره ارتفاع: حداقل -25 تا 10 درجه |
VI:ویژگی های محصول
|
ویژگی های محصول
|
سيستم ضد درون هاي دونگ چينگ مي تونه حرکات درون ها رو در زمان واقعي نظارت و پيگيري کنهسيستم ميتونه به سرعت اهداف بدون سرنشين ها رو شناسایی و تعقيب کنه، به دست آوردن موقعیت، سرعت و مسیر پرواز در زمان واقعی.
|
|
دخالت و فریب
|
سیستم دارای قابلیت های قدرتمند اختلال و فریب است. در حالت اختلال، سیستم می تواند به صورت دستی یا خودکار اختلال رادیویی را فعال کند، و هواپیماهای بدون سرنشین را مجبور به فرود فوری کند،يا به پايگاه برگرديمدر حالت فریب، این سیستم از تکنولوژی GNSS برای هدایت هواپیماهای بدون سرنشین از مسیر پرواز مورد نظر خود، دور از مناطق محدود و اصلی استفاده می کند.
|
|
تجزیه و تحلیل وضعیت و تصمیم گیری فرماندهی
|
سیستم ضد هواپیماهای بدون سرنشین Hai Dong Qing می تواند وضعیت تهدیدهای شناسایی شده توسط هواپیماهای بدون سرنشین را تجزیه و تحلیل کند و به کاربران پشتیبانی از تصمیم گیری فرماندهی را ارائه دهد.سیستم به سرعت سطح تهدید هواپیماهای بدون سرنشین را با استفاده از داده های زمان واقعی بدست آمده از رادار ارزیابی می کند.، حسگرهای نوری و تجهیزات شناسایی الکترونیکی، همراه با مدل های ارزیابی تهدید از پیش تنظیم شده، و توصیه های پاسخ مربوطه را به کاربران ارائه می دهد.
|
|
پاسخ هماهنگ چند سطحی
|
این سیستم از حالت های دفع اتصال سه سطح و دو سطح پشتیبانی می کند که شامل فناوری های رادار، طیف و الکترواپتیک است.تشخیص طیف، و ردیابی الکترو- نوری با هم کار می کنند تا نظارت و ردیابی جامع از هواپیماهای بدون سرنشین را فراهم کنند و به طور خودکار استراتژی های اختلال یا فریب را بر اساس سطوح تهدید تنظیم کنند.در حالت اتصال دو سطح، کاربران می توانند ترکیبی از رادار با طیف، رادار با الکترو اپتیکال،یا طیف با الکترو اپتیکال بر اساس موقعیت های واقعی برای مقابله انعطاف پذیر با تهدیدات هواپیماهای بدون سرنشین در سناریوهای مختلف.
|
|
حفاظت منطقه ای
|
سیستم ضد هواپیماهای بدون سرنشین های دونگ چینگ می تواند به طور موثر از مناطق بزرگ محافظت کند.پوشش گسترده آن و قابلیت های قدرتمند نظارت و اختلال اجازه می دهد تا آن را به ارائه نظارت جامع از مناطق هشدار و مناطق اصلی، تضمین اینکه مناطق بحرانی از تهدیدات هواپیماهای بدون سرنشین محافظت می شوند.
|
