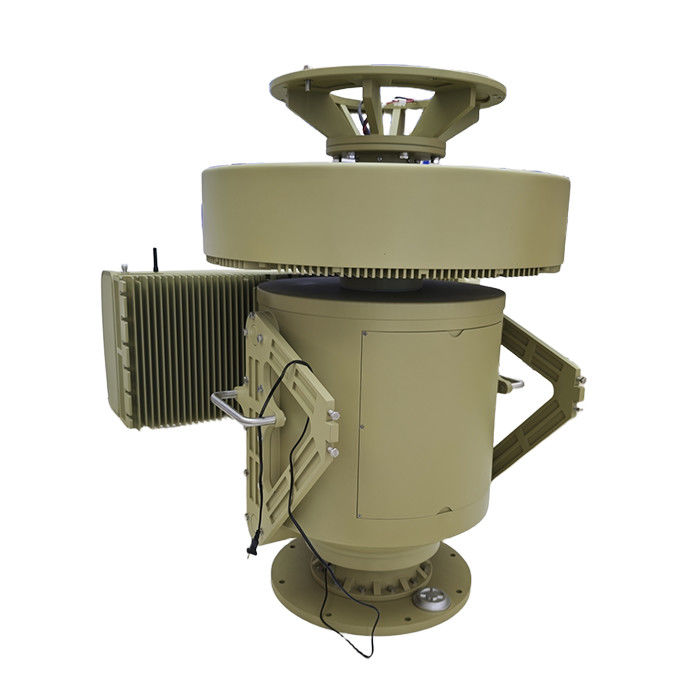

سیستم رادار ضد تردد رادیویی GNSS در عرض 3 کیلومتر

شاخص های عملکردی

پارامترهای خورشیدی پارامترهای دقیق در جدول زیر ذکر شده اند *4 پارامترهای عملکرد ماژول خورشیدی

شاخص های مکانیکی

-40 درجه سانتیگراد 55 درجه سانتیگراد

-45 درجه سانتیگراد 65 درجه سانتیگراد

IP65

≤ 95٪

RJ45

ولتاژ: 220 ولت

قدرت: ≤550W (وضعیت تشخیص) ، ≤1950W (وضعیت مقابله)

250 کیلوگرم

لیست سفید و لیست سیاه، شناسایی در زمان واقعی، ردیابی نوری، اقدامات خودکار، اقدامات دستی، نقشه GIS، ذخیره داده ها، پرس و جوی رویدادها.

پارامترهای شاخص ماژول تشخیص طیف

≥5 کیلومتر

۳۶۰ درجه

<0m

پارامترهای شاخص ماژول تداخل

50 وات

3 کيلومتر

پارامترهای ماژول رادار

سیستم آرایه فازی (اسکن ازیموت+اسکن فاز ارتفاع)

اكس باند

≥5.0KM (UAV)

≥8.0KM ((پیاده روان)

≥10.0KM ((موترهای)

≥5.0KM ((قایق ها)

0.5m/s-83m/s

≤0.3° ((پرداخت جستجو) ؛≤0.3° ((پیست)

≤1.0° ((مطالعه برای);≤0.5° ((مسیر)

≤5s/ دایره

پارامترهای شاخص ماژول اپتو الکترونیک

در مورد دید اتمسفر ≥ 20km، رطوبت ≤ 50% RH، و تفاوت دمای> 6K، فاصله تشخیص نور مرئی ≥ 5000m، فاصله ردیابی ≥ 4000m، فاصله تشخیص ≥ 3000m برای 0.3 متر × 0.3m اهداف هواپیماهای بدون سرنشین؛ فاصله تشخیص تصویربرداری حرارتی ≥ 1500m، فاصله ردیابی ≥ 1000m، فاصله تشخیص ≥ 1000m

رصد کننده: خط شعاعی مادون قرمز اکسید وانادیوم (VOx) خنک نشده

محدوده طیف: 8μm تا 14μm

رزولوشن: 640×512

NETD: بهتر از 30mK باشد

فاصله کانونی لنز: 31 تا 155 میلی متر، لنز زوم نوری 5 برابر

کنترل لنز: زوم الکتریکی، تمرکز دستی / خودکار

ارتقاء تصویر: تکنولوژی ارتقاء جزئیات تصویر دیجیتال SDE

رنگ شبه قطبی: سیاه ترمیکی، سفید ترمیکی و گزینه های متعدد رنگ شبه در دسترس است

تنظیم تصویر: روشنایی، کنتراست، اصلاح گاما

فرمت رمزگذاری: H.264/H.265/MJPEG

از عملکرد محافظت از نور قوی پشتیبانی می کند

حسگر: 1 / 1.8 "سطح هدف درجه نور ستاره CMOS، ICR رنگ به سیاه تبدیل

رزولوشن: 2688×1520

روشنایی: رنگ: 0.002 لوکس؛ سیاه و سفید: 0.0002 لوکس

فرمت های رمزگذاری: H.264/H.265/MJPEG

بهبود تصویر: از طیف گسترده ای از پویایی، سرکوب نور قوی، ثبات تصویر الکترونیکی، کاهش نویز دیجیتال سه بعدی و تعادل سفید خودکار پشتیبانی می کند

طول فوکال: 12.5 ≈ 775mm لنز ژوم برقی با وضوح بالا

Dehazing: پشتیبانی از هر دو Dehazing نوری و الکترونیکی

1روش ردیابی: ردیابی سخت افزاری داخلی

2حالت ردیابی: دستی، ردیابی خودکار، پشتیبانی از ارتباط رادار

3- سوئیچینگ ویدئو: ردیابی سوئیچینگ ویدئویی دیجیتال با وضوح بالا

4- تابع ردیابی: ساخته شده در الگوریتم های ردیابی متعدد، پشتیبانی از تشخیص چند هدف، ضبط خودکار، ژوم خودکار در طول ردیابی، نمایش زمان واقعی مسیر هدف،ضد انسداد گذرا، و غیره ردیابی دستی و خودکار، پشتیبانی از ردیابی ارتباط رادار؛ پشتیبانی از تشخیص هدف در طول فرآیند ردیابی؛ پشتیبانی از شناسایی و ردیابی؛پشتیبانی از ردیابی تطبیقی دروازه امواج هوایی، و اندازه جعبه ردیابی می تواند با توجه به اندازه هدف سازگار شود.

صفحه نمایش ردیابی: مجهز به ردیابی صفحه نمایش چشم عقاب هدف، موقعیت چشم عقاب می تواند به صورت خودسر تنظیم شود، پشتیبانی از صفحه نمایش بزرگنمایی هدف 2، 4 و 8x

1. در 16Tops پردازنده قدرت محاسبات ساخته شده

2روش اجرا: ماژول تجزیه و تحلیل هوشمند در انتهای جلو

3تشخیص رفتار غیرطبیعی: از تشخیص هدف پشتیبانی می کند. از تشخیص نفوذ منطقه ای، تشخیص نفوذ مرزی، تشخیص حرکت و غیره پشتیبانی می کند.

تشخیص طبقه بندی: از تشخیص طبقه بندی اهداف مانند افراد، اتومبیل ها، هواپیماهای بدون سرنشین، پرندگان و غیره پشتیبانی می کند (به کمک مشتری در ارائه مجموعه داده نیاز دارد)

1. مدیریت سلامت: پشتیبانی از قدرت خود تست، پرس و جو وضعیت، و بازخورد کد خطا، و پشتیبانی از پرس و جو سلامت سخت افزار مانند نور قابل مشاهده، اجزای تصویربرداری حرارتی،موتورهای ارتفاع افقی، دمای تراشه، و زمان اجرا

2بازخورد داده ها: دارای عملکردهای بازخورد و موقعیت در زمان واقعی برای زاویه میدان دید لنز، بزرگ کردن، ارزش زوم / فوکوس و زاویه چرخ دار است.و پشتیبانی از زمان واقعی پرس و جو / بازخورد و موقعیت مکانی برای زاویه های افقی و pitch

ارتقاء و نگهداری: می تواند از راه دور دوباره راه اندازی شود، عملکرد ارتقاء از راه دور، مناسب برای نگهداری سیستم

پارامترهای شاخص ماژول سروا تورنتال

1زاویه چرخش صفحه چرخ دار: چرخش مداوم در آزیموت N × 360 °

2حداکثر سرعت آزیموت: ≥ 130 °/s

3حداقل سرعت آزیموت: ≤ 0.1 °/s

4حداکثر شتاب ازیموت: ≥ 90 °/s2

5دقت جهت گیری: ≤ 0.1 °

6زمان پاسخ حداقل ثابت: ≤ 2s (ثابت از 0 ° تا 90 °)

محدوده تنظیم دایره ارتفاع: حداقل -25 تا 10 درجه
