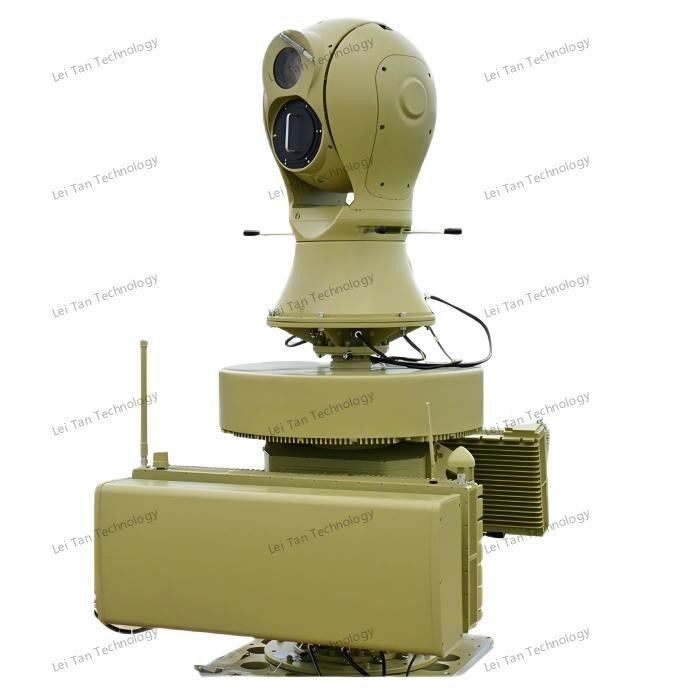

چند سنسور برای حفاظت همه جانبه رادار سیستم دفاعی حفاظت از مناطق بحرانی
Ⅰتوضیحات محصول
سیستم دفاعی چند سنسور برای حفاظت همه جانبه رادار یک راه حل پیشرفته و یکپارچه امنیتی است که برای محافظت از مناطق مهم با دقت و قابلیت اطمینان بی نظیر طراحی شده است.با استفاده از تکنولوژی رادار پیشرفته در ترکیب با همجوشی چند سنسور، این سیستم قابلیت های تشخیص جامع، ردیابی و ارزیابی تهدید را فراهم می کند.
Ⅱویژگی های محصول
1تکنولوژی فیوژن چند سنسور
ترکیب رادار، تصویربرداری حرارتی، دوربین های نوری و تجزیه و تحلیل هوش مصنوعی برای دقت بالاتر تشخیص.از طریق بررسي متقابل از چند سنسور، هشدار غلط را کاهش مي دهد.
2. پوشش 360 درجه نظارت
اسکن رادار همه جهت تضمین می کند که هیچ نقطه کوری در مناطق بحرانی وجود نداشته باشد.محدوده و حساسيت قابل تنظیم براي محيط هاي امنيتي سفارشي شده
3. تشخیص تهدید با قدرت
الگوریتم های یادگیری ماشین تهدیدات را طبقه بندی و اولویت بندی می کنند (به عنوان مثال، هواپیماهای بدون سرنشین، وسایل نقلیه، پرسنل).هشدارهای خودکار با ردیابی در زمان واقعی و تحلیل پیش بینی.
4. تمام هوا شب و روز کار می کند
قابلیت های تصویربرداری حرارتی و نفوذ رادار عملکرد را در مه، باران، برف و تاریکی کامل تضمین می کند.
5. طراحی قابل اندازه گیری ماژولار
به راحتی قابل گسترش با سنسورهای اضافی یا ادغام در شبکه های امنیتی موجود.از نظارت از راه دور و کنترل فرماندهی متمرکز پشتیبانی می کند.
6. تدوین سریع نگهداری کم
ساخت سبک وزن و محکم برای نصب سریع در محیط های مختلف.ویژگی های خود تشخيص زمان توقف و هزینه های نگهداری را به حداقل می رساند.
Ⅲعملکرد محصول
1. ردیابی هدف پویا
تشخیص رادار: به طور مداوم محیط را برای تشخیص اجسام در حال حرکت در محدوده مشخص اسکن می کند.ردیابی چند هدف: همزمان چندین تهدید را با تجزیه و تحلیل مسیر در زمان واقعی ردیابی می کند.
2طبقه بندی هوشمندانه تهدید
شناسایی مبتنی بر هوش مصنوعی: تفاوت بین انسان ها، وسایل نقلیه، هواپیماهای بدون سرنشین و حیوانات.ارزیابی ریسک: سطوح تهدید را بر اساس سرعت، اندازه و الگوهای حرکت تعیین می کند.
3. یکپارچه سازی واکنش هشدار خودکار
هشدار فوری: به پرسنل امنیتی از طریق هشدار های بصری / صوتی یا اطلاعیه های تلفن همراه اطلاع می دهد.ادغام با اقدامات مقابله ای: می تواند مکانیسم های دفاعی خودکار را (تشویش، موانع) فعال کند.
4. ادغام اطلاعات چند سنسور
تأیید متقابل: داده های رادار، حرارتی و نوری را ترکیب می کند تا مثبت های کاذب را از بین ببرد.آگاهی از وضعیت بهبود یافته: داده های تهدید را بر روی یک نقشه دیجیتال برای نظارت در زمان واقعی قرار می دهد.
5کنترل کنترل از راه دور
مدیریت مبتنی بر ابر: دسترسی به جریان های زنده و کنترل سیستم از هر دستگاه مجاز.داشبورد های قابل سفارشی سازی: معیارهای مهم و هشدارها را بر اساس ترجیحات کاربر نمایش می دهد.
6حالت اسکن سازگاری
محدوده تشخیص قابل تنظیم: قابل تنظیم برای نظارت کوتاه، متوسط یا دور.مناطق تمرکز: اولویت اسکن در مناطق پرخطر در حالی که پوشش کلی محیط را حفظ می کند.
7ثبت اطلاعات، تجزیه و تحلیل پزشکی
ثبت حوادث: ثبت حوادث، فیلم و پاسخ های سیستم را برای بررسی پس از حادثه ذخیره می کند.بازیابی پزشکی قانونی: اجازه می دهد تا بازسازی نقض امنیت برای تحقیقات.
Ⅳپارامتر محصول
| شاخص های عملکردی |
| پیکربندی استاندارد |
UAD-XTF-PZGLE05 (رادار، طیف، الکترو اپتیکال، اختلال، فریب، کنترل و نرم افزار مدیریت) |
| فاصله تشخیص |
≥5KM |
| باند فرکانس شناسایی |
۷۰ مگاهرتز تا ۶۰۰۰ مگاهرتز، توجه: باند های فرکانسی دیگر می توانند سفارشی شوند |
| فرکانس فریبنده |
GPS/GALILEO/GLONASS/بیدو |
| فاصله ی فریبنده |
≥1KM |
| باند فرکانس تداخل |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| پارامترهای رادار |
پارامترهای دقیق در زیر ذکر شده اند: پارامترهای عملکرد ماژول رادار |
| پارامترهای اپتوالکترونیک |
پارامترهای خورشیدی پارامترهای دقیق در جدول زیر ذکر شده اند *4 پارامترهای عملکرد ماژول خورشیدی |
| شاخص های مکانیکی |
| مقاومت باد |
10باد قوی |
| دمای کار |
-40°C55°C |
| دمای ذخیره سازی |
-۴۵°C65°C |
| درجه حفاظت |
IP65 |
| رطوبت کاری |
≤95 درصد |
| رابط داده |
RJ45 |
| پورت قدرت |
ولتاژ: 220 ولت
قدرت: ≤550W (وضعیت تشخیص) ، ≤1950W (وضعیت مقابله) |
| وزن |
250 کیلوگرم |
| اندازه |
850mmx850mmx1700mm |
| ویژگی های پلتفرم |
لیست سفید و لیست سیاه، شناسایی در زمان واقعی، ردیابی نوری، اقدامات خودکار، اقدامات دستی، نقشه GIS، ذخیره داده ها، پرس و جوی رویدادها. |
| پارامترهای شاخص ماژول تشخیص طیف |
| باند فرکانس شناسایی |
20MHz-6GHz |
| شعاع تشخیص |
≥5 کیلومتر |
| فاصله شعاع را مشخص کنید |
≥5 کیلومتر، می تواند برخی از مارک ها و مدل های هواپیماهای بدون سرنشین را تشخیص دهد |
| زاویه تشخیص |
360° |
| خطای دقت اندازه گیری زاویه ای (معادل مربع ریشه) |
فاصله 5 کیلومتر یا بیشتر ≤ 1° |
| حداقل ارتفاع تشخیص |
<0m |
| پارامترهای شاخص ماژول تداخل |
| باند فرکانس تداخل |
۵۹۰۰ تا ۶۲۰۰ مهرتز |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| ۲۲۸۰ تا ۲۵۴۰ مگاهرتز |
| 1750-2000MHz |
| ۱۱۰۰ تا ۱۴۰۰ مگاهرتز |
| 850-1050MHz |
| 720-950MHz |
| ۴۱۰ تا ۵۲۰ مگاهرتز |
| پورت قدرت |
50 وات |
| فاصله تداخل |
3 کيلومتر |
| پارامترهای ماژول رادار |
| سیستم کار |
سیستم آرایه فازی (اسکن ازیموت+اسکن فاز ارتفاع) |
| باند فرکانس کاری |
اكس باند |
| قدرت شناسایی موثر |
≥5.0KM (UAV) |
| ≥8.0KM ((پیاده روان) |
| ≥10.0KM ((موترهای) |
| ≥5.0KM ((قایق ها) |
| سرعت تشخیص |
0.5m/s-83m/s |
| دقت ازیموت |
≤0.3° ((پرداخت جستجو) ؛≤0.3° ((پیست) |
| دقت ارتفاع |
≤1.0° ((مطالعه برای);≤0.5° ((مسیر) |
| نرخ داده ها |
≤5s/ دایره |
| پارامترهای شاخص ماژول اپتو الکترونیک |
| فاصله عملیاتی |
در مورد دید اتمسفر ≥ 20km، رطوبت ≤ 50% RH، و تفاوت دمای> 6K، فاصله تشخیص نور مرئی ≥ 5000m، فاصله ردیابی ≥ 4000m، فاصله تشخیص ≥ 3000m برای 0.3 متر × 0.3m اهداف هواپیماهای بدون سرنشین؛ فاصله تشخیص تصویربرداری حرارتی ≥ 1500m، فاصله ردیابی ≥ 1000m، فاصله تشخیص ≥ 1000m |
| تصویربرداری حرارتی مادون قرمز |
رصد کننده: خط شعاعی مادون قرمز اکسید وانادیوم (VOx) خنک نشده
محدوده طیف: 8μm تا 14μm
رزولوشن: 640×512
NETD: بهتر از 30mK باشد
فاصله کانونی لنز: 31 تا 155 میلی متر، لنز زوم نوری 5 برابر
کنترل لنز: زوم الکتریکی، تمرکز دستی / خودکار
ارتقاء تصویر: تکنولوژی ارتقاء جزئیات تصویر دیجیتال SDE
رنگ شبه قطبی: سیاه ترمیکی، سفید ترمیکی و گزینه های متعدد رنگ شبه در دسترس است
تنظیم تصویر: روشنایی، کنتراست، اصلاح گاما
فرمت رمزگذاری: H.264/H.265/MJPEG
از عملکرد محافظت از نور قوی پشتیبانی می کند |
| نور قابل مشاهده با وضوح بالا |
حسگر: 1 / 1.8 "سطح هدف درجه نور ستاره CMOS، ICR رنگ به سیاه تبدیل
رزولوشن: 2688×1520
روشنایی: رنگ: 0.002 لوکس؛ سیاه و سفید: 0.0002 لوکس
فرمت های رمزگذاری: H.264/H.265/MJPEG
بهبود تصویر: از طیف گسترده ای از پویایی، سرکوب نور قوی، ثبات تصویر الکترونیکی، کاهش نویز دیجیتال سه بعدی و تعادل سفید خودکار پشتیبانی می کند
طول فوکال: 12.5 ≈ 775mm لنز ژوم برقی با وضوح بالا
Dehazing: پشتیبانی از هر دو Dehazing نوری و الکترونیکی |
| عملکرد ردیابی |
1روش ردیابی: ردیابی سخت افزاری داخلی
2حالت ردیابی: دستی، ردیابی خودکار، پشتیبانی از ارتباط رادار
3- سوئیچینگ ویدئو: ردیابی سوئیچینگ ویدئویی دیجیتال با وضوح بالا
4- تابع ردیابی: ساخته شده در الگوریتم های ردیابی متعدد، پشتیبانی از تشخیص چند هدف، ضبط خودکار، ژوم خودکار در طول ردیابی، نمایش زمان واقعی مسیر هدف،ضد انسداد گذرا، و غیره ردیابی دستی و خودکار، پشتیبانی از ردیابی ارتباط رادار؛ پشتیبانی از تشخیص هدف در طول فرآیند ردیابی؛ پشتیبانی از شناسایی و ردیابی؛پشتیبانی از ردیابی تطبیقی دروازه امواج هوایی، و اندازه جعبه ردیابی می تواند با توجه به اندازه هدف سازگار شود.
صفحه نمایش ردیابی: مجهز به ردیابی صفحه نمایش چشم عقاب هدف، موقعیت چشم عقاب می تواند به صورت خودسر تنظیم شود، پشتیبانی از صفحه نمایش بزرگنمایی هدف 2، 4 و 8x |
| تحلیل |
1. در 16Tops پردازنده قدرت محاسبات ساخته شده
2روش اجرا: ماژول تجزیه و تحلیل هوشمند در انتهای جلو
3تشخیص رفتار غیرطبیعی: از تشخیص هدف پشتیبانی می کند. از تشخیص نفوذ منطقه ای، تشخیص نفوذ مرزی، تشخیص حرکت و غیره پشتیبانی می کند.
تشخیص طبقه بندی: از تشخیص طبقه بندی اهداف مانند افراد، اتومبیل ها، هواپیماهای بدون سرنشین، پرندگان و غیره پشتیبانی می کند (به کمک مشتری در ارائه مجموعه داده نیاز دارد) |
| افزایش عملکرد |
1. مدیریت سلامت: پشتیبانی از قدرت خود تست، پرس و جو وضعیت، و بازخورد کد خطا، و پشتیبانی از پرس و جو سلامت سخت افزار مانند نور قابل مشاهده، اجزای تصویربرداری حرارتی،موتورهای ارتفاع افقی، دمای تراشه، و زمان اجرا
2بازخورد داده ها: دارای عملکردهای بازخورد و موقعیت در زمان واقعی برای زاویه میدان دید لنز، بزرگ کردن، ارزش زوم / فوکوس و زاویه چرخ دار است.و پشتیبانی از زمان واقعی پرس و جو / بازخورد و موقعیت مکانی برای زاویه های افقی و pitch
ارتقاء و نگهداری: می تواند از راه دور دوباره راه اندازی شود، عملکرد ارتقاء از راه دور، مناسب برای نگهداری سیستم |
| پارامترهای شاخص ماژول سروا تورنتال |
| دستگاه چرخش تک محوری |
1زاویه چرخش صفحه چرخ دار: چرخش مداوم در آزیموت N × 360 °
2حداکثر سرعت آزیموت: ≥ 130 °/s
3حداقل سرعت آزیموت: ≤ 0.1 °/s
4حداکثر شتاب ازیموت: ≥ 90 °/s2
5دقت جهت گیری: ≤ 0.1 °
6زمان پاسخ حداقل ثابت: ≤ 2s (ثابت از 0 ° تا 90 °)
محدوده تنظیم دایره ارتفاع: حداقل -25 تا 10 درجه |
VI: ویژگی های محصول
|
پرولولهویژگی ها
|
سيستم ضد درون هاي دونگ چينگ مي تونه حرکات درون ها رو در زمان واقعي نظارت و پيگيري کنهسيستم ميتونه به سرعت اهداف بدون سرنشين ها رو شناسایی و تعقيب کنه، به دست آوردن موقعیت، سرعت و مسیر پرواز در زمان واقعی.
|
|
دخالت و فریب
|
سیستم دارای قابلیت های قدرتمند اختلال و فریب است. در حالت اختلال، سیستم می تواند به صورت دستی یا خودکار اختلال رادیویی را فعال کند، و هواپیماهای بدون سرنشین را مجبور به فرود فوری کند،يا به پايگاه برگرديمدر حالت فریب، این سیستم از تکنولوژی GNSS برای هدایت هواپیماهای بدون سرنشین از مسیر پرواز مورد نظر خود، دور از مناطق محدود و اصلی استفاده می کند.
|
|
تجزیه و تحلیل وضعیت و تصمیم گیری فرماندهی
|
سیستم ضد هواپیماهای بدون سرنشین Hai Dong Qing می تواند وضعیت تهدیدهای شناسایی شده توسط هواپیماهای بدون سرنشین را تجزیه و تحلیل کند و به کاربران پشتیبانی از تصمیم گیری فرماندهی را ارائه دهد.سیستم به سرعت سطح تهدید هواپیماهای بدون سرنشین را با استفاده از داده های زمان واقعی بدست آمده از رادار ارزیابی می کند.، حسگرهای نوری و تجهیزات شناسایی الکترونیکی، همراه با مدل های ارزیابی تهدید از پیش تنظیم شده، و توصیه های پاسخ مربوطه را به کاربران ارائه می دهد.
|
|
پاسخ هماهنگ چند سطحی
|
این سیستم از حالت های دفع اتصال سه سطح و دو سطح پشتیبانی می کند که شامل فناوری های رادار، طیف و الکترواپتیک است.تشخیص طیف، و ردیابی الکترو- نوری با هم کار می کنند تا نظارت و ردیابی جامع از هواپیماهای بدون سرنشین را فراهم کنند و به طور خودکار استراتژی های اختلال یا فریب را بر اساس سطوح تهدید تنظیم کنند.در حالت اتصال دو سطح، کاربران می توانند ترکیبی از رادار با طیف، رادار با الکترو اپتیکال،یا طیف با الکترو اپتیکال بر اساس موقعیت های واقعی برای مقابله انعطاف پذیر با تهدیدات هواپیماهای بدون سرنشین در سناریوهای مختلف.
|
|
حفاظت منطقه ای
|
سیستم ضد هواپیماهای بدون سرنشین های دونگ چینگ می تواند به طور موثر از مناطق بزرگ محافظت کند.پوشش گسترده آن و قابلیت های قدرتمند نظارت و اختلال اجازه می دهد تا آن را به ارائه نظارت جامع از مناطق هشدار و مناطق اصلی، تضمین اینکه مناطق بحرانی از تهدیدات هواپیماهای بدون سرنشین محافظت می شوند.
|
