Ⅰخلاصه ی محصول

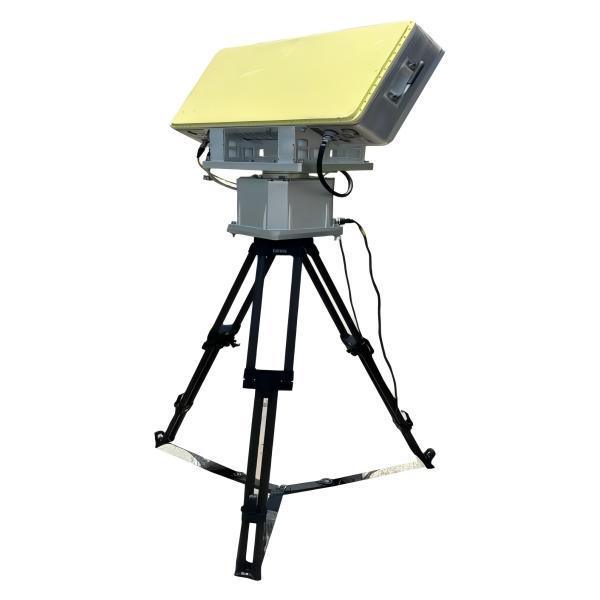

LKXR-XD107 یک رادار نظارت در ارتفاع پایین باند X است که یک اسکن یک بعدی ارتفاع AESA را با چرخش 360 درجه از azimuth مکانیکی ترکیب می کند.هدف های در حال حرکت زمین را پیدا می کند و دنبال می کند.، هلیکوپترهای کم پرواز، UAV ها و کشتی های سطحی حتی در محیط های پر از آشفتگی زمین، داده های هدف را در زمان واقعی به اپراتورها ارائه می دهند.
Ⅱنقاط فروش کلیدی
• تشخیص کم-بسیار-کوچکی در مسافت های طولانی: ≥5 کیلومتر در هواپیماهای بدون سرنشین 0.01 متر مربع، ≥12 کیلومتر در اهداف 1 متر مربع
• 200+ آهنگ همزمان با نرخ به روزرسانی بالا
• پوشش ارتفاع گسترده (−10° ∼40°) با شیب تنظیم شده برای زمین های مختلف
• الگوریتم های قوی ضد آشفتگی عملکرد قابل اطمینان را در مناطق شهری، ساحلی و کوهستانی تضمین می کنند
• فشرده و سبک وزن: کل سیستم ≤52 کیلوگرم، قابل استفاده توسط دو سرباز در <15 دقیقه
Ⅲ.مشخصات
|
پارامتر
|
ارزش
|
|
نوع رادار
|
1-D AESA (ارتفاع) + اسکن مکانیکی ازیموت
|
|
باند فرکانس
|
باند X
|
|
پوشش ازیموت
|
0°360°
|
|
پوشش ارتفاع
|
-10° ≈40° (طراحی اسکن الکترونیکی ±60°)
|
|
سرعت چرخش آنتن
|
12 دور در دقیقه / 15 دور در دقیقه قابل انتخاب
|
|
محدوده تشخیص (Pd=0).8
|
Pfa=10−6)
≥5 کیلومتر (0.01 متر2) / ≥10 کیلومتر (0.1 متر2) / ≥12 کیلومتر (1 متر2)
|
|
محدوده نابینا
|
180 متر
|
|
وضوح محدوده / دقت
|
10 m / ≤5 m RMS
|
|
رزولوشن ازیموت / دقت
|
3° / ≤0.5° RMS
|
|
وضوح ارتفاع / دقت
|
7° / ≤0.5° RMS
|
|
دقت سرعت
|
≤0.4 m/s
|
|
سرعت شعاعی هدف
|
۱٫۸۰ متر در ثانیه
|
|
حداکثر مسیرهای همزمان
|
≥200
|
|
قدرت انتقال
|
160 وات
|
|
اندازه قسمت جلو
|
700 × 385 × 160 میلی متر
|
|
وزن سیستم
|
≤30 کیلوگرم (پای جلو) + ≤22 کیلوگرم (پای پایه)
|
Ⅳ.ویژگی های محصول
• اسکن ترکیبی AESA + مکانیکی پوشش کامل را بدون مناطق کور فراهم می کند
• اندازه گیری با دقت بالا: محدوده ≤5 m RMS، آزیموت / ارتفاع ≤0.5° RMS
• آزمایش خود ساخت و جداسازی خطا تا LRU
• فرستنده تمام حالت جامد برای MTBF بالا و نگهداری کم
• الکترونیک های دارای درجه بندی IP65 در محیط های خشن (-40 °C تا +55 °C، 95٪ RH) مقاومت می کنند
